Punto Mar Acapulco

Bitácora técnica de proyecto | Redes Anticaídas


Capacitación técnica e instalación del Sistema de Protección Colectiva Contra Caídas

Presentación del proyecto

Punto Mar es un desarrollo residencial ubicado en Punta Diamante, Acapulco, Guerrero, una de las zonas de mayor desarrollo inmobiliario y turístico del puerto. El proyecto se distingue por su configuración arquitectónica de tres torres residenciales, concebidas para integrarse al entorno costero del Pacífico mexicano.

El conjunto contempla 105 departamentos distribuidos en tres torres independientes de 19 niveles cada una, con una altura máxima reportada de 80.5 metros sobre el nivel del mar. Su diseño arquitectónico plantea una disposición radial en forma de media herradura abierta hacia el océano, además de conexiones físicas entre las torres mediante puentes ubicados en distintos niveles.

Debido a las características del desarrollo y al avance de los trabajos en altura, la obra requería implementar medidas de protección colectiva para reducir la exposición de los trabajadores a los riesgos asociados con los perímetros abiertos de la estructura.

En este contexto, Redes Anticaídas participó mediante la capacitación del personal asignado y el inicio del montaje del sistema de protección perimetral, utilizando soportes tipo bandeja y malla anticaídas con un volado de 3.5 metros, de acuerdo con la configuración descrita para el proyecto.

Esta intervención representó una oportunidad para transmitir conocimientos técnicos directamente en obra, involucrando al personal responsable en los procedimientos de montaje, manipulación de los componentes y aplicación de medidas preventivas durante la instalación.


Objetivo del proyecto

El objetivo principal fue capacitar al personal de obra e iniciar la instalación de un sistema de protección colectiva destinado a reducir los riesgos asociados con los trabajos en altura en el desarrollo Punto Mar.

La estrategia contempló la participación directa de una cuadrilla de ocho trabajadores, con quienes se desarrollaron actividades de instrucción técnica y preparación para el montaje de los componentes del sistema anticaídas.

Además de avanzar en la instalación física, se buscó que el personal involucrado comprendiera los procedimientos necesarios para manipular los soportes, realizar el prearmado de sus elementos y participar en las maniobras de colocación bajo condiciones controladas.

La capacitación en el lugar de trabajo permitió abordar las particularidades del proyecto y resolver dudas conforme se desarrollaban las actividades. Este enfoque resulta especialmente relevante en construcciones verticales, donde las condiciones de montaje, el espacio disponible y la exposición a factores ambientales pueden incrementar la complejidad de las maniobras.

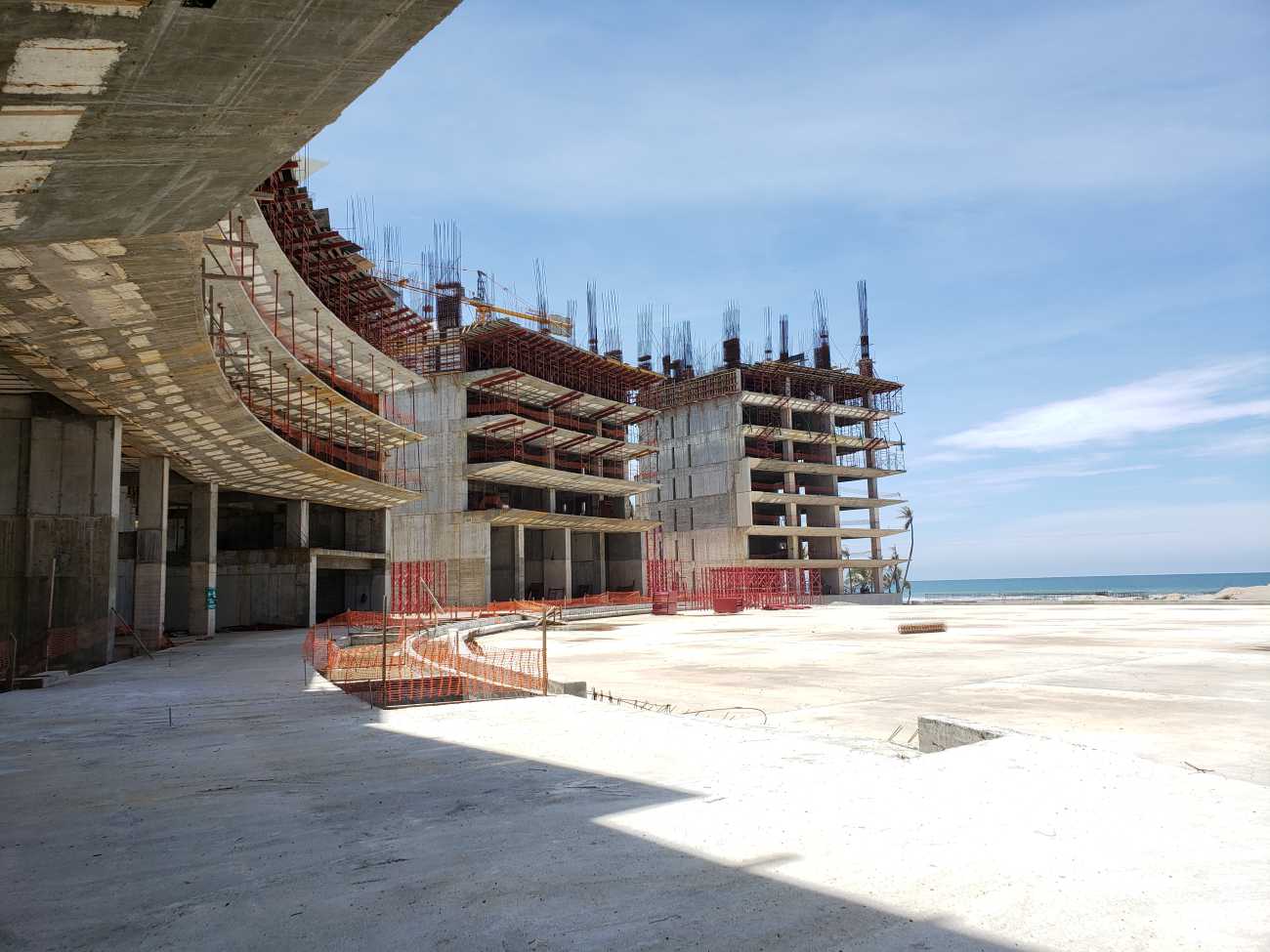

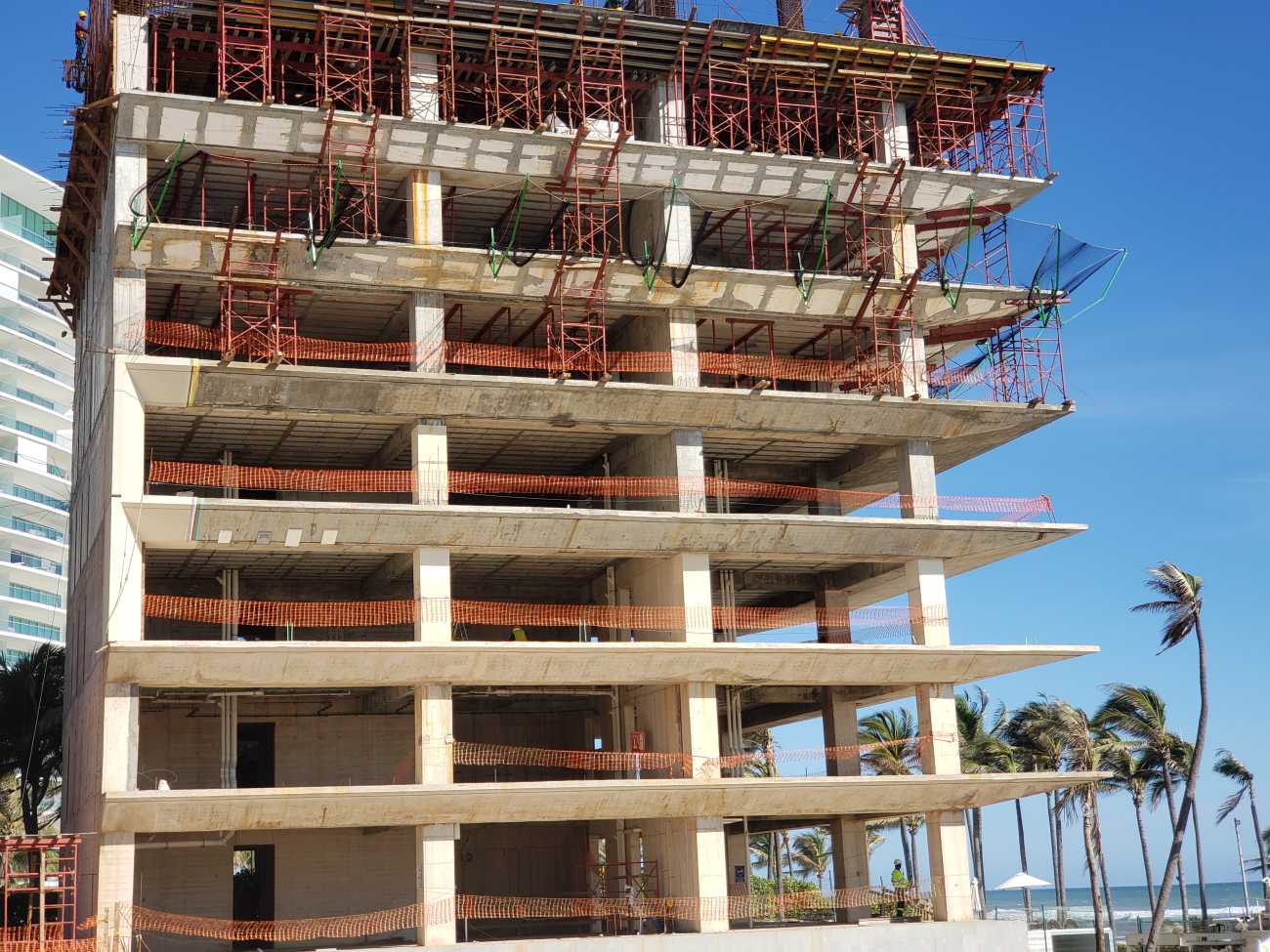

Características arquitectónicas y condiciones de la obra

El proyecto Punto Mar se localiza en Punta Diamante, Acapulco, Guerrero, en un entorno costero donde las condiciones ambientales forman parte de las consideraciones para ejecutar trabajos en altura.

De acuerdo con la información del proyecto, el desarrollo se compone de tres torres de 19 niveles, con una distribución de departamentos organizada en torno a una configuración arquitectónica de media herradura. Las conexiones entre los edificios mediante puentes en distintos niveles forman parte de la integración volumétrica del conjunto.

Estas características representan un desafío para la planificación de los sistemas de protección colectiva, ya que las áreas perimetrales deben abordarse considerando la geometría de la estructura, la distribución de los niveles y las necesidades de protección de los trabajadores durante el avance de la construcción.

A estas condiciones se suman los factores propios de una obra cercana al mar, particularmente el viento y las ráfagas que pueden afectar la manipulación de redes de gran longitud. Por ello, las maniobras de instalación requieren coordinación entre los integrantes de la cuadrilla, comunicación clara y atención constante a las condiciones ambientales.

La planeación del montaje debe considerar estos factores para organizar las actividades de manera que los componentes puedan trasladarse, manipularse y colocarse de acuerdo con los procedimientos establecidos.


Planeación y estrategia de instalación

Para el proyecto se identificó un perímetro total de referencia de aproximadamente 140 metros lineales, dividido en tres grandes bloques. El objetivo operativo consistía en avanzar en la protección de la mayor cantidad posible de perímetro mediante soportes tipo bandeja y malla anticaídas con un volado de 3.5 metros.

Ante esta distribución, se determinó concentrar inicialmente los trabajos en una sola torre. Esta decisión permitió enfocar la capacitación en un área específica, facilitar la participación directa de los trabajadores y atender las dudas que surgieran durante el proceso de montaje.

La estrategia de intervención priorizó el aprendizaje práctico. En lugar de distribuir al personal desde el inicio entre las diferentes áreas del proyecto, se concentraron los esfuerzos en una zona de trabajo para que los participantes pudieran observar y ejecutar las etapas de preparación e instalación de manera organizada.

Este método permite que la capacitación se desarrolle en condiciones reales de obra, vinculando las explicaciones técnicas con la manipulación de los componentes y las necesidades operativas de la instalación.

El perímetro de 140 metros lineales constituye la referencia general señalada para el proyecto; sin embargo, la información disponible no precisa cuántos metros quedaron efectivamente instalados durante esta primera intervención.


Asignación del equipo técnico y coordinación con la obra

Para atender el proyecto, Redes Anticaídas se desplazó desde la Ciudad de México. La intervención fue asignada al ingeniero Manuel Morcillo, quien sostuvo una reunión de coordinación con el ingeniero Heracleo Ploneda, presidente de obra de Punto Mar.

Como resultado de esta coordinación, se asignó una cuadrilla de ocho elementos para recibir la capacitación técnica en obra y participar en las primeras actividades de montaje del sistema anticaídas.

La coordinación entre el personal técnico y los responsables de la construcción fue un componente importante de la intervención, debido a que las maniobras requerían organizar la preparación de los brazos, el traslado de los componentes y el acceso a los niveles de trabajo.

La participación de la cuadrilla permitió desarrollar la instrucción directamente con el equipo que estaría involucrado en las actividades, facilitando la transmisión de los procedimientos de manipulación y montaje dentro del entorno real de la obra.


Capacitación técnica y prearmado de los soportes

La primera etapa práctica consistió en realizar el prearmado de los brazos desde el interior de la construcción, trabajando desde niveles inferiores y procurando mantener las maniobras iniciales en una zona más controlada.

Durante esta fase se explicó al personal la forma práctica de manipular la estructura y organizar sus componentes para facilitar la colocación de pasadores y tornillería.

El prearmado representa una etapa relevante dentro de la instalación, ya que permite preparar los elementos antes de trasladarlos al nivel donde serán colocados. Una correcta organización de esta actividad contribuye a reducir maniobras innecesarias y facilita que los componentes se encuentren preparados para su montaje.

La capacitación se enfocó en que los trabajadores comprendieran cómo manipular los brazos y cómo intervenir en el ensamble de sus elementos, procurando que el procedimiento fuera claro para los integrantes de la cuadrilla.

Este aprendizaje práctico también permitió vincular las indicaciones técnicas con las condiciones específicas del proyecto, favoreciendo una mejor comprensión de la secuencia de trabajo.


Inducción de seguridad y riesgos durante el montaje

Antes de continuar con las maniobras de instalación, se impartió una charla sobre los riesgos asociados al montaje del sistema y las ventajas de incorporar una solución de protección colectiva en la obra.

Durante esta explicación se abordó la importancia de que los trabajos de instalación se desarrollen mediante procedimientos controlados, ya que el montaje de un sistema anticaídas implica intervenir en áreas donde todavía pueden existir perímetros expuestos.

La naturaleza de estas actividades exige que el personal identifique los riesgos de la maniobra, utilice los equipos de protección individual correspondientes y mantenga una coordinación constante con los demás integrantes de la cuadrilla.

La intervención de Redes Anticaídas parte de una responsabilidad técnica particular: instalar medidas de protección colectiva en una etapa en la que la obra todavía puede carecer de la barrera definitiva que se pretende incorporar. Por esta razón, el equipo instalador también debe gestionar los riesgos propios de su trabajo y evitar asumir que la presencia parcial del sistema significa que toda el área ya se encuentra protegida.

La capacitación permitió destacar la importancia de esta responsabilidad y la necesidad de ejecutar las maniobras con atención a las condiciones reales del entorno.


Maniobras de elevación y traslado de los brazos

Una vez preparado el equipo, se solicitó el apoyo de la torre grúa para trasladar los brazos hasta el nivel previamente acordado para realizar los trabajos.

Esta maniobra formó parte de la logística de instalación, debido a que los componentes debían colocarse en una posición adecuada para continuar con el montaje del sistema perimetral.

El traslado de elementos estructurales mediante grúa requiere coordinación entre los responsables de la maniobra y el personal que participa en la recepción y colocación de los componentes. La zona de trabajo debe organizarse de acuerdo con los procedimientos de izaje aplicables, considerando la estabilidad de la carga, las condiciones del entorno y la comunicación entre los participantes.

La información disponible señala que los brazos fueron trasladados al nivel acordado para trabajar, pero no especifica el procedimiento detallado de izaje, las capacidades de carga verificadas ni los registros de inspección de los accesorios utilizados. Por ello, estos aspectos no se presentan como verificaciones documentadas del proyecto.

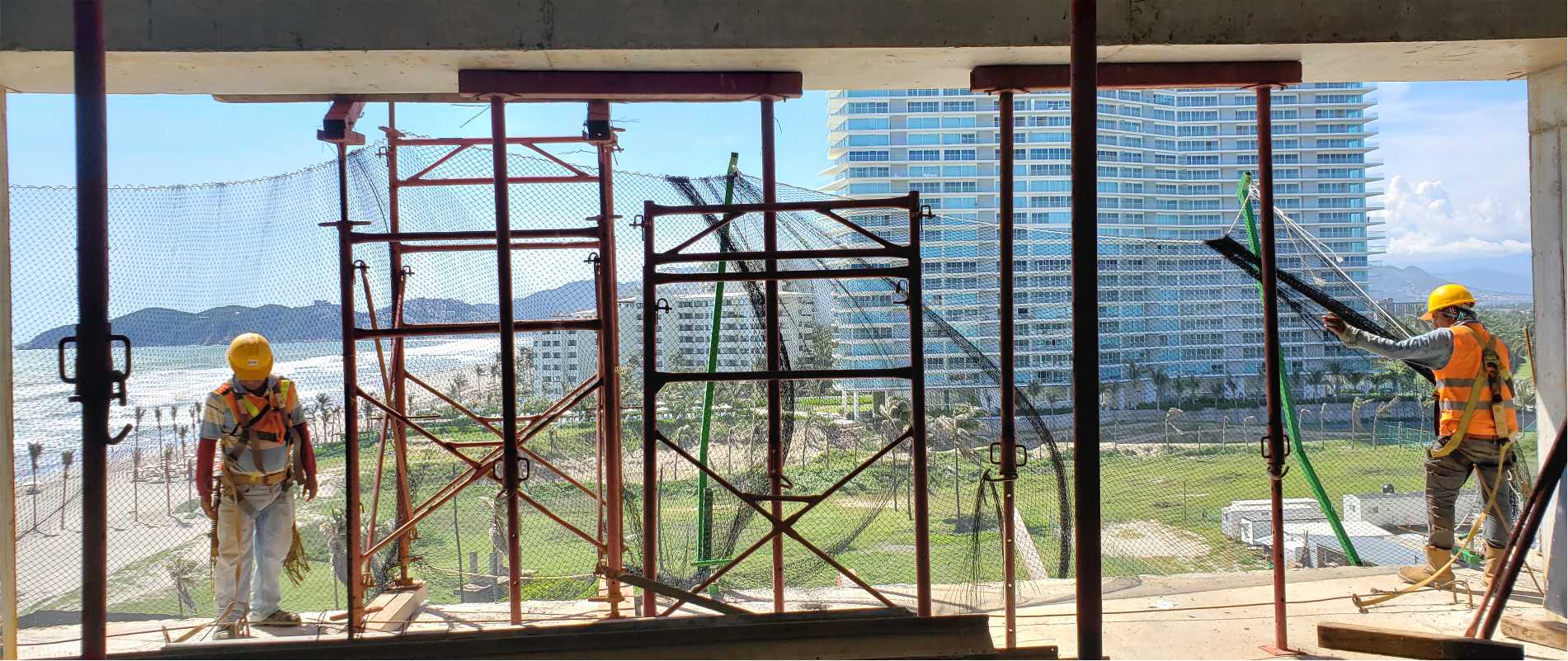

Montaje del sistema en el nivel de trabajo

Las actividades de instalación se desarrollaron en el nivel 6 de la torre seleccionada para la primera intervención.

Una vez ubicados los brazos en el piso de trabajo, el equipo procedió a colocarse sus equipos de protección individual y a verificar la integridad de los elementos que portaba, conforme a lo descrito en la bitácora original.

Esta revisión constituye una medida preventiva importante antes de participar en actividades expuestas, especialmente cuando se trabaja en niveles elevados y se manipulan componentes de protección colectiva.

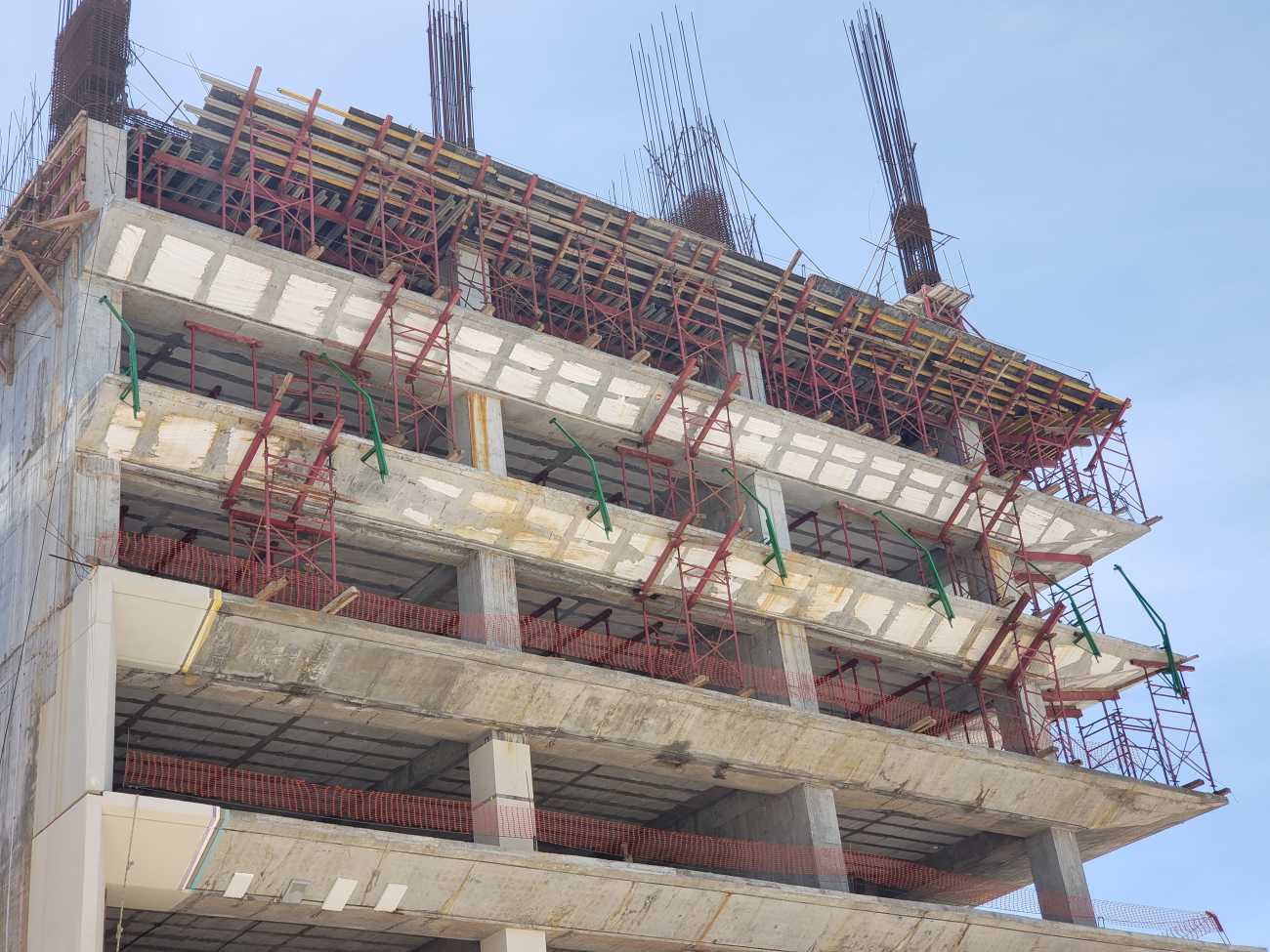

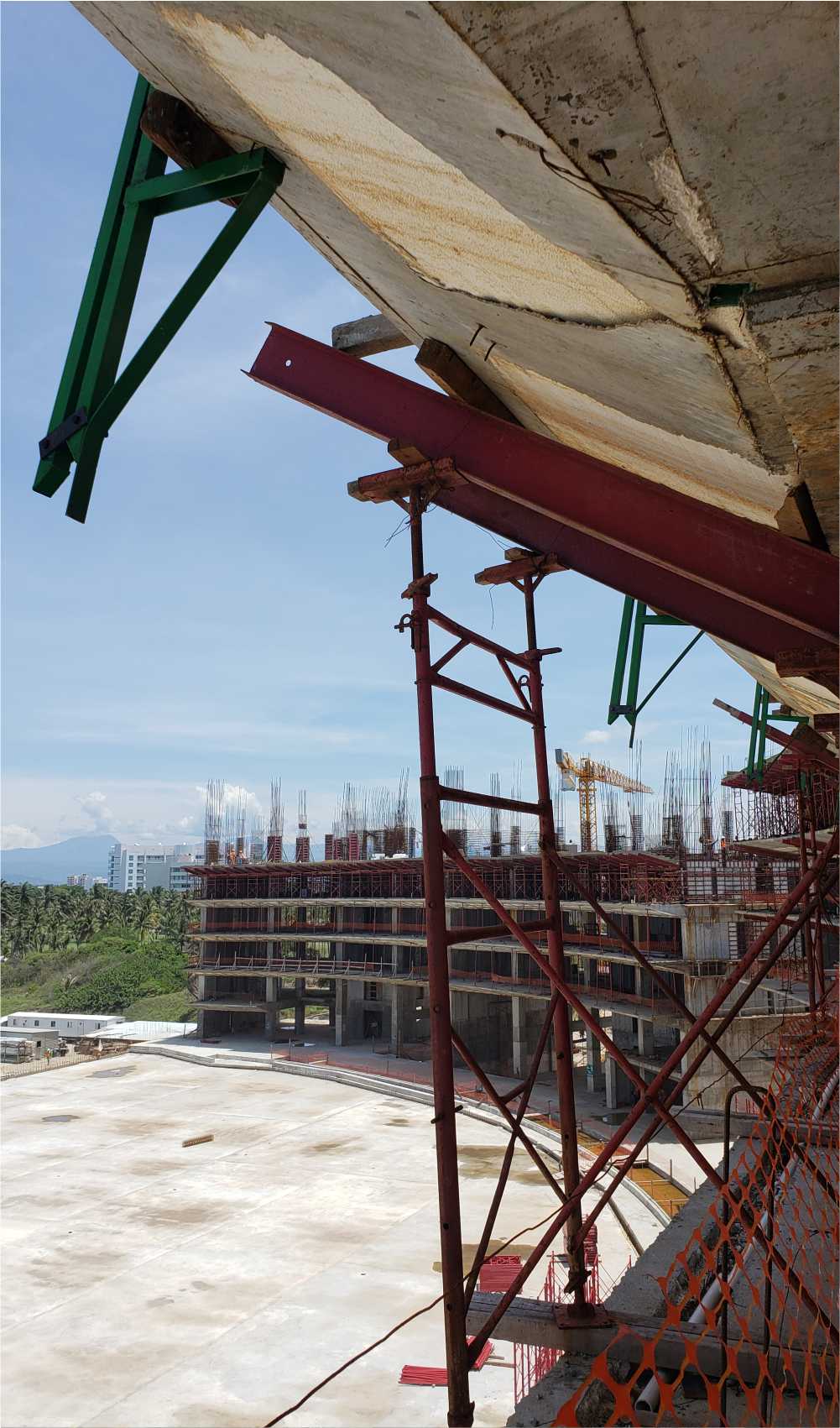

La instalación de los soportes tipo bandeja y la posterior colocación de la malla anticaídas requieren que el personal mantenga una secuencia de trabajo organizada, evitando maniobras improvisadas y procurando que las operaciones se desarrollen conforme a las indicaciones técnicas correspondientes.

La configuración contemplada para el proyecto consideraba una malla con un volado de 3.5 metros. Este elemento se integra a la solución de protección perimetral descrita para Punto Mar, cuya disposición debe responder a las especificaciones del sistema y a las condiciones estructurales del edificio.

La documentación proporcionada se concentra en la capacitación, el prearmado, el traslado de los brazos y el inicio del montaje. No detalla la cantidad final de soportes colocados ni confirma la conclusión de la instalación en las tres torres.


Retos operativos: viento y comunicación en altura

Uno de los principales retos identificados durante la intervención fue trabajar en una edificación cercana a la costa, donde el viento y las ráfagas pueden dificultar la manipulación de componentes de gran longitud.

En el caso de Punto Mar, la instalación contemplaba extender una red de más de 35 metros de largo a lo largo del perímetro correspondiente. Durante este tipo de maniobras, el personal debe coordinar el desplazamiento de la red y la colocación de sus elementos de sujeción, lo que requiere comunicación continua entre los integrantes de la cuadrilla.

La presencia de viento puede modificar el comportamiento de una red durante su manipulación y aumentar la dificultad para mantenerla bajo control. En niveles elevados, estas condiciones requieren especial atención, ya que las ráfagas pueden afectar tanto el movimiento de los materiales como la estabilidad de las maniobras.

Por esta razón, se identificó la necesidad de mantener una comunicación más cercana entre el instructor y el personal operativo. Cuando las instrucciones se transmiten a distancias considerables, el ruido ambiental y las condiciones del viento pueden dificultar que todos los trabajadores reciban indicaciones claras y oportunas.

La estrategia planteada consistió en procurar una mayor proximidad entre el instructor y los participantes, facilitando la coordinación y la transmisión de instrucciones durante el tendido de la red y la colocación de sus sujetadores.

Este reto demuestra que la instalación de sistemas de protección colectiva no depende únicamente de los componentes empleados. También requiere organización del equipo humano, comunicación efectiva y adaptación de los procedimientos a las condiciones ambientales del sitio.

Cuando las condiciones de viento no permiten controlar de forma segura los componentes o mantener una comunicación efectiva, las maniobras deben ajustarse o suspenderse conforme a los procedimientos de seguridad aplicables.


Consideraciones técnicas sobre la curva de caída

La ubicación de una red de seguridad debe considerar la trayectoria que seguiría una persona u objeto durante una caída, así como las distancias necesarias para que el sistema pueda cumplir su función sin interferencias peligrosas.

En la bitácora de Punto Mar se destaca la importancia de colocar el sistema en una posición que reduzca la distancia entre las áreas de trabajo superiores y las redes de protección, de acuerdo con las condiciones de instalación previstas.

No obstante, la altura de colocación, la distancia de caída, la deformación de la red y el espacio libre requerido deben determinarse conforme a las especificaciones técnicas del sistema y a las condiciones particulares de la obra. Estos parámetros no pueden establecerse únicamente a partir de una recomendación general sobre instalar la red en niveles elevados.

Para profundizar en este aspecto técnico, Redes Anticaídas dispone del siguiente recurso de referencia sobre la curva de caída:

Consultar el artículo técnico: La curva de caída

La consideración de estos factores resulta esencial para planificar una instalación adecuada y evitar interferencias con niveles inferiores, estructuras u otros elementos presentes en la trayectoria de una posible caída.


Beneficios de la intervención

La participación de Redes Anticaídas en Punto Mar permitió iniciar la incorporación de una solución especializada de protección colectiva y desarrollar actividades de capacitación directamente con el personal de obra.

Entre los principales beneficios asociados con la intervención se encuentran:

  • Capacitación práctica: instrucción del personal sobre la manipulación y el prearmado de los brazos del sistema.
  • Preparación para el montaje: organización de los componentes antes de su traslado al nivel de trabajo.
  • Coordinación operativa: participación de una cuadrilla asignada y coordinación con los responsables de la obra.
  • Protección perimetral planificada: definición de una estrategia para avanzar en la instalación dentro del perímetro de referencia.
  • Atención a los riesgos de instalación: identificación de las dificultades relacionadas con el trabajo en altura, el viento y la comunicación.
  • Integración de protección colectiva: inicio del montaje de una solución destinada a reducir la exposición a riesgos de caída en las áreas contempladas.

Estos beneficios corresponden a las actividades documentadas. La información disponible no permite afirmar que la totalidad del perímetro de 140 metros lineales haya quedado protegida ni que la instalación se haya concluido en las tres torres.


Resultado y seguimiento del proyecto

La intervención documentada en Punto Mar comprendió la coordinación inicial con los responsables de obra, la asignación de una cuadrilla de ocho elementos, la capacitación técnica, el prearmado de los brazos, la charla de seguridad y el traslado de los componentes al nivel 6 para comenzar el montaje.

La estrategia de concentrar inicialmente los trabajos en una sola torre permitió enfocar la instrucción y atender las dudas del personal durante las primeras etapas de instalación.

Asimismo, las condiciones ambientales de la zona costera evidenciaron la importancia de adaptar la comunicación y la organización de las maniobras al viento y a las características de una red de gran longitud.

El alcance documentado corresponde a una fase inicial de capacitación y montaje. No se proporcionan registros que permitan confirmar la cantidad definitiva de soportes instalados, los metros lineales efectivamente cubiertos, la conclusión de los trabajos en las tres torres o la liberación final del sistema para su utilización.

Por lo tanto, el seguimiento del proyecto deberá considerar los registros posteriores de instalación, inspección y autorización de uso que correspondan, en caso de que estén disponibles.


Datos generales del proyecto

Proyecto: Punto Mar

Ubicación: Punta Diamante, Acapulco, Guerrero, México

Empresa participante: Redes Anticaídas

Responsable técnico asignado: Ing. Manuel Morcillo

Contacto de obra mencionado: Ing. Heracleo Ploneda, presidente de obra Punto Mar

Personal asignado a capacitación: Cuadrilla de ocho elementos

Sistema de protección: Sistema anticaídas con soportes tipo bandeja y malla de protección perimetral

Volado de malla indicado: 3.5 metros

Perímetro de referencia: 140 metros lineales, dividido en tres bloques

Nivel de trabajo documentado: Nivel 6

Actividad registrada: Capacitación técnica e inicio del montaje


Conclusión

La intervención de Redes Anticaídas en el proyecto Punto Mar representa una experiencia de capacitación y montaje de protección colectiva en una edificación residencial de gran altura, ubicada en un entorno costero con retos operativos particulares.

La preparación de los brazos, la instrucción práctica del personal, la coordinación para el traslado de los componentes y la atención a las condiciones de viento formaron parte de las actividades descritas para esta primera fase.

El proyecto pone de manifiesto que la implementación de sistemas anticaídas exige tanto conocimiento técnico de los componentes como una adecuada organización de las maniobras y una comunicación efectiva entre los trabajadores. Estos factores son especialmente importantes cuando la instalación se realiza en niveles elevados y bajo condiciones ambientales variables.

Con esta participación, Redes Anticaídas contribuyó al inicio de la implementación de una solución de protección colectiva para Punto Mar, manteniendo el enfoque en la capacitación del personal, la prevención de riesgos durante el montaje y la integración de medidas de seguridad en el desarrollo de la obra.
