Viaducto del Tren Maya — Tramo Tsiimin K’aak
Bitácora de proyecto | Redes Anticaídas
Instalación del Sistema S de Protección Colectiva en infraestructura ferroviaria
Obra: Viaducto del Tren Maya — tramo Tsiimin K’aak
Proveedor: RedesAnticaidas.mx
Sistema implementado: Sistema S de protección mediante redes horizontales
Aplicación: Protección bajo trabes de puente durante trabajos estructurales
Presentación del proyecto
La construcción de infraestructura ferroviaria requiere soluciones de seguridad adaptadas a las condiciones particulares de cada etapa de ejecución. En estructuras elevadas, como los viaductos y puentes, las actividades realizadas sobre el tablero pueden generar riesgos asociados con la caída de personas, herramientas y materiales hacia los niveles inferiores.
En este contexto, RedesAnticaidas.mx participó en la instalación de un sistema de protección colectiva mediante redes horizontales tipo S en el viaducto correspondiente al tramo Tsiimin K’aak del Tren Maya.

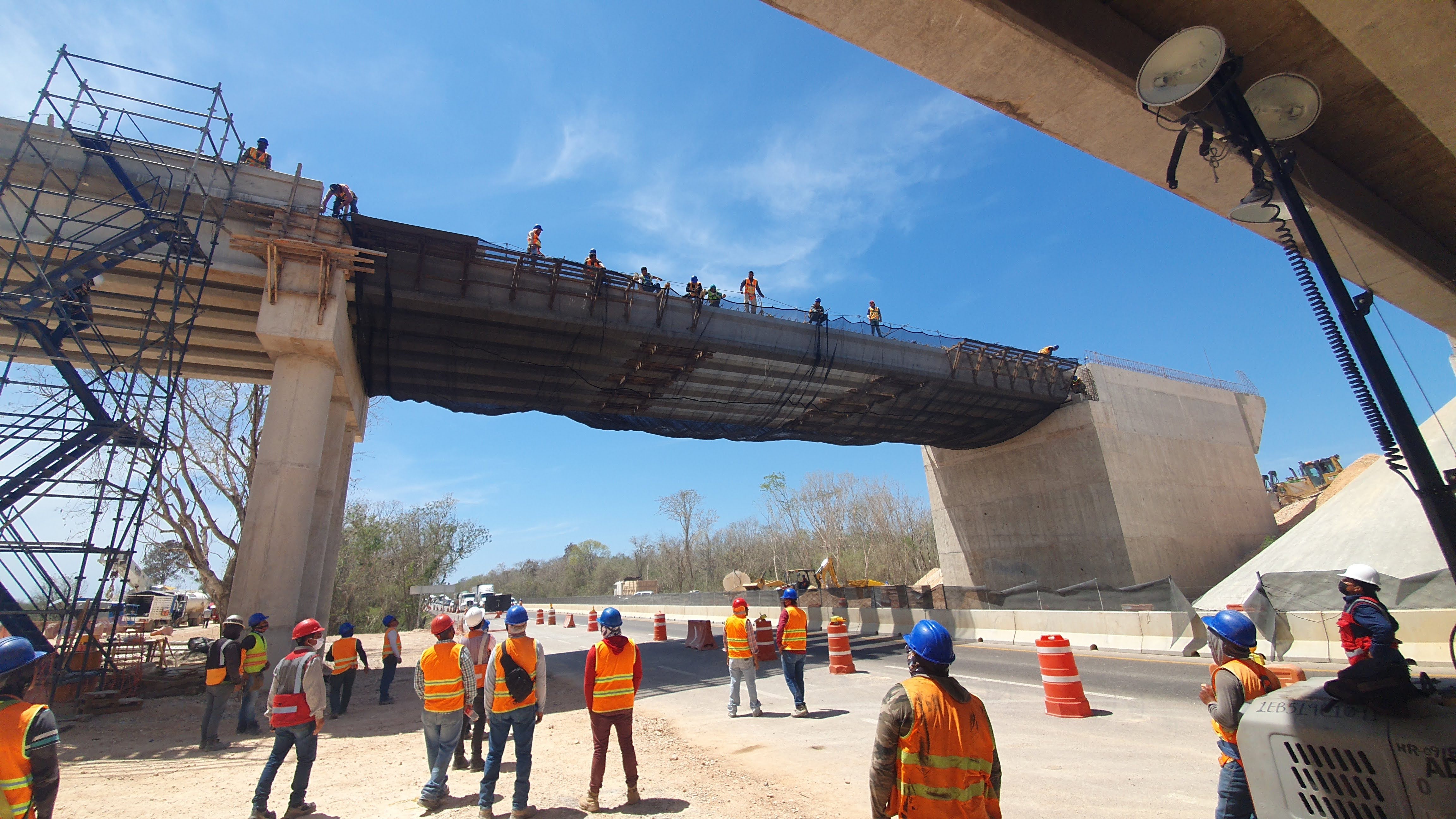

La intervención consistió en colocar una red de seguridad bajo las trabes del puente, con el propósito de cubrir el claro de trabajo donde se desarrollaban maniobras estructurales. Esta configuración buscaba establecer una superficie de interceptación debajo de las áreas de trabajo, contribuyendo a reducir las consecuencias potenciales de una caída.
El proyecto requirió coordinar las maniobras de anclaje, elevación, despliegue y tensado de la red en una estructura elevada, considerando la necesidad de integrar los componentes de protección sin interferir innecesariamente con las actividades constructivas.
Objetivo y alcance de la instalación
El objetivo principal fue implementar una solución de protección colectiva bajo las trabes del viaducto, destinada a interceptar una posible caída de personas u objetos desde las zonas de trabajo superiores.
Para ello, se instaló una red tipo S con cuerda perimetral y cuerdas intermedias, configurada para abarcar el área de maniobras estructurales descrita en el registro del proyecto.
La instalación de redes horizontales en este tipo de infraestructura permite establecer una barrera física de protección debajo del área de trabajo. Su función consiste en interceptar una caída y, dentro de los parámetros de diseño y utilización correspondientes, contribuir a disipar parte de la energía generada por el impacto.
Es importante precisar que una red de seguridad no impide por sí misma que una persona u objeto inicie una caída. Su eficacia depende de la correcta selección del sistema, la configuración de montaje, los puntos de anclaje, las distancias libres disponibles y el cumplimiento de las especificaciones técnicas aplicables.
Anclaje superior y preparación de los puntos de sujeción

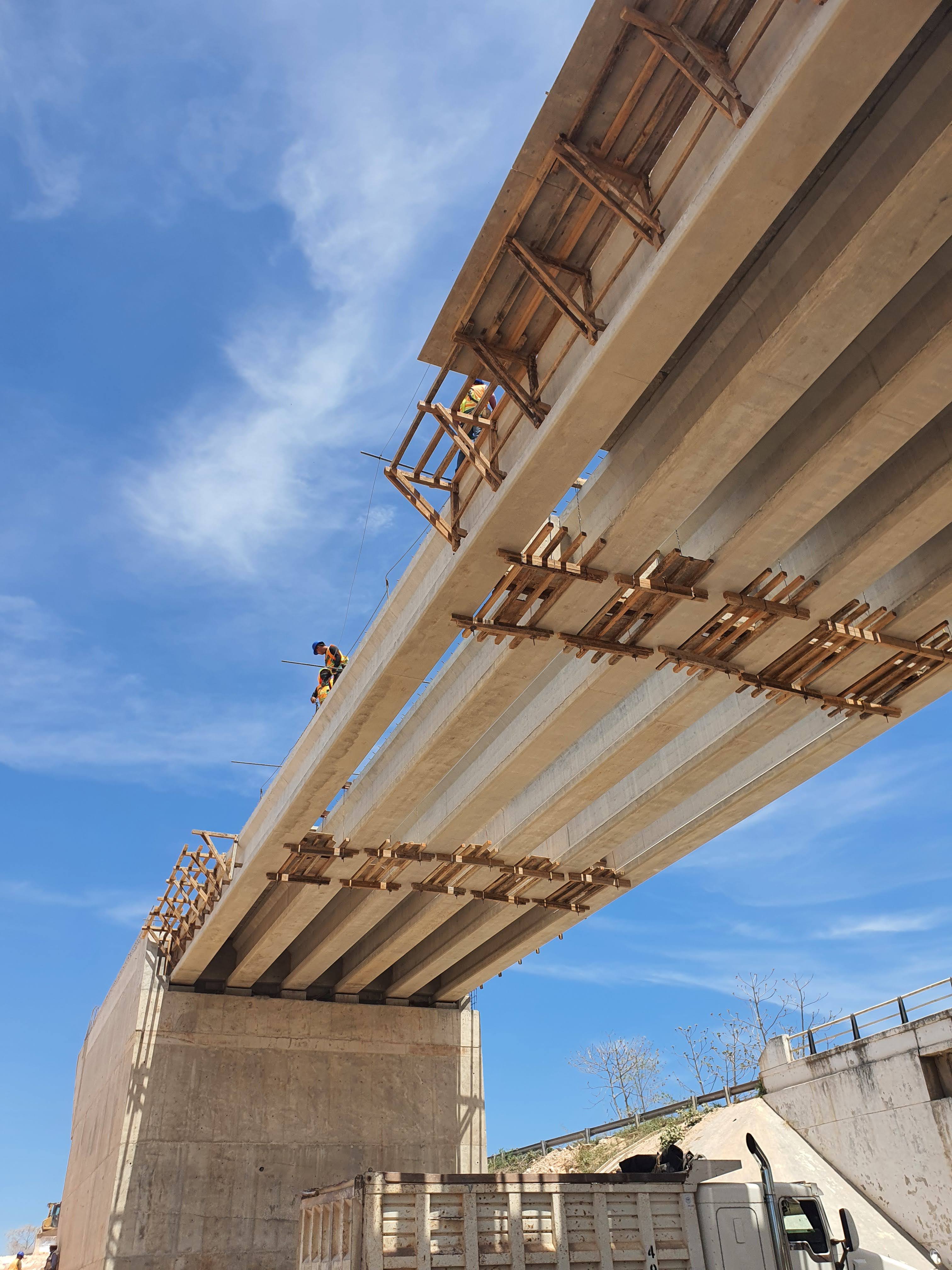

La primera etapa documentada consistió en preparar los puntos de anclaje en la parte inferior de las trabes del puente.

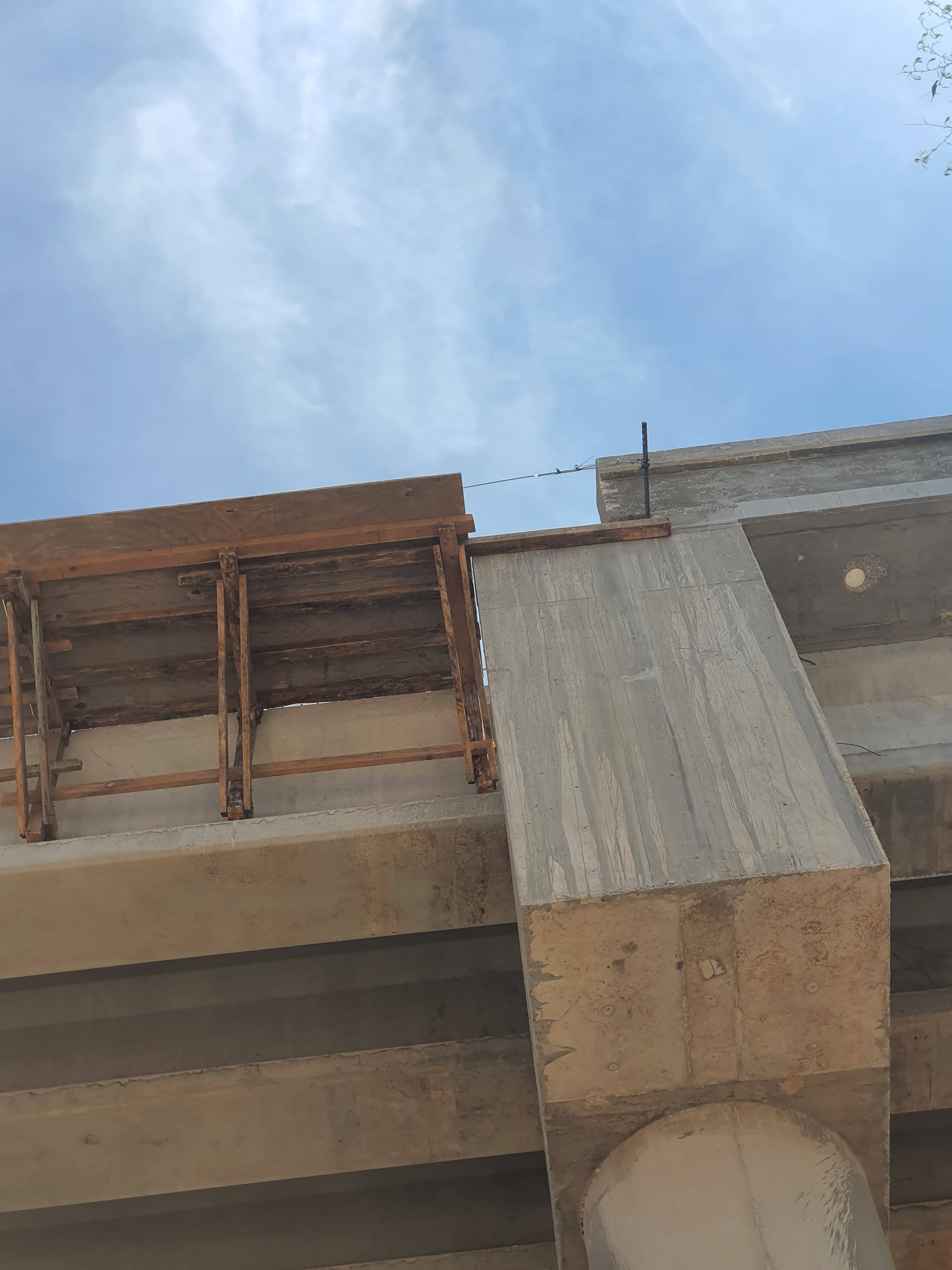

En esta zona se colocaron ganchos y cuerdas de amarre destinados a servir como puntos de sujeción para los cables principales de soporte. Estos elementos constituían la base para posicionar la red y mantenerla suspendida bajo la estructura.
De acuerdo con la descripción de la instalación, los operarios utilizaron arnés y línea de vida durante las maniobras de fijación del cable perimetral desde la parte superior del puente.
La preparación de los anclajes es una fase fundamental en el montaje de una red horizontal, debido a que las cargas generadas durante una caída se transmiten a través de la red y sus elementos de conexión hacia los puntos de soporte.
Por esta razón, la selección y utilización de los puntos de anclaje deben responder a las condiciones estructurales y a las especificaciones del sistema. La información disponible describe la colocación de ganchos, cuerdas de amarre y cables de soporte, pero no incluye capacidades de carga ni resultados de ensayos específicos de los anclajes.
Despliegue y elevación de la red tipo S

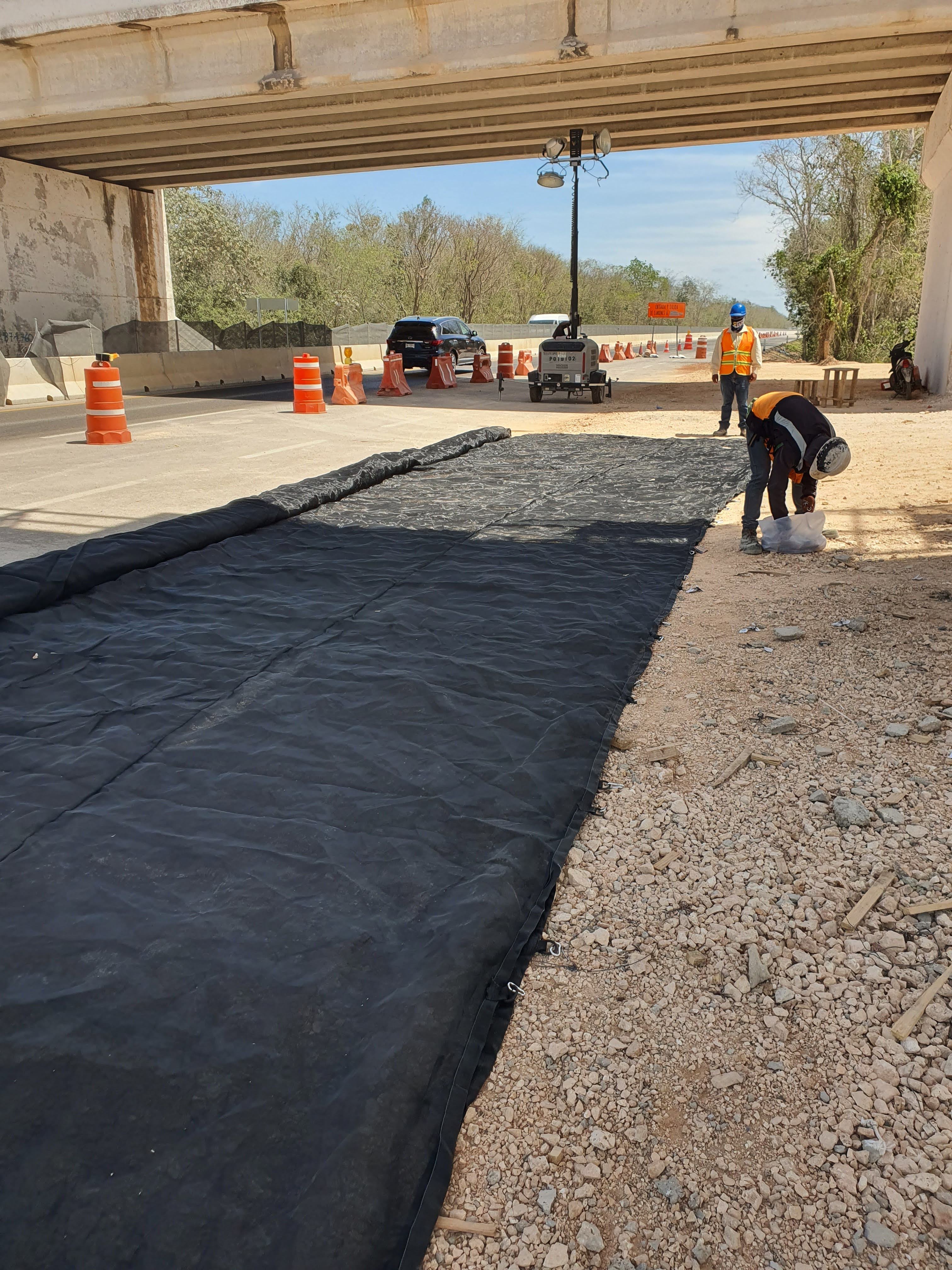

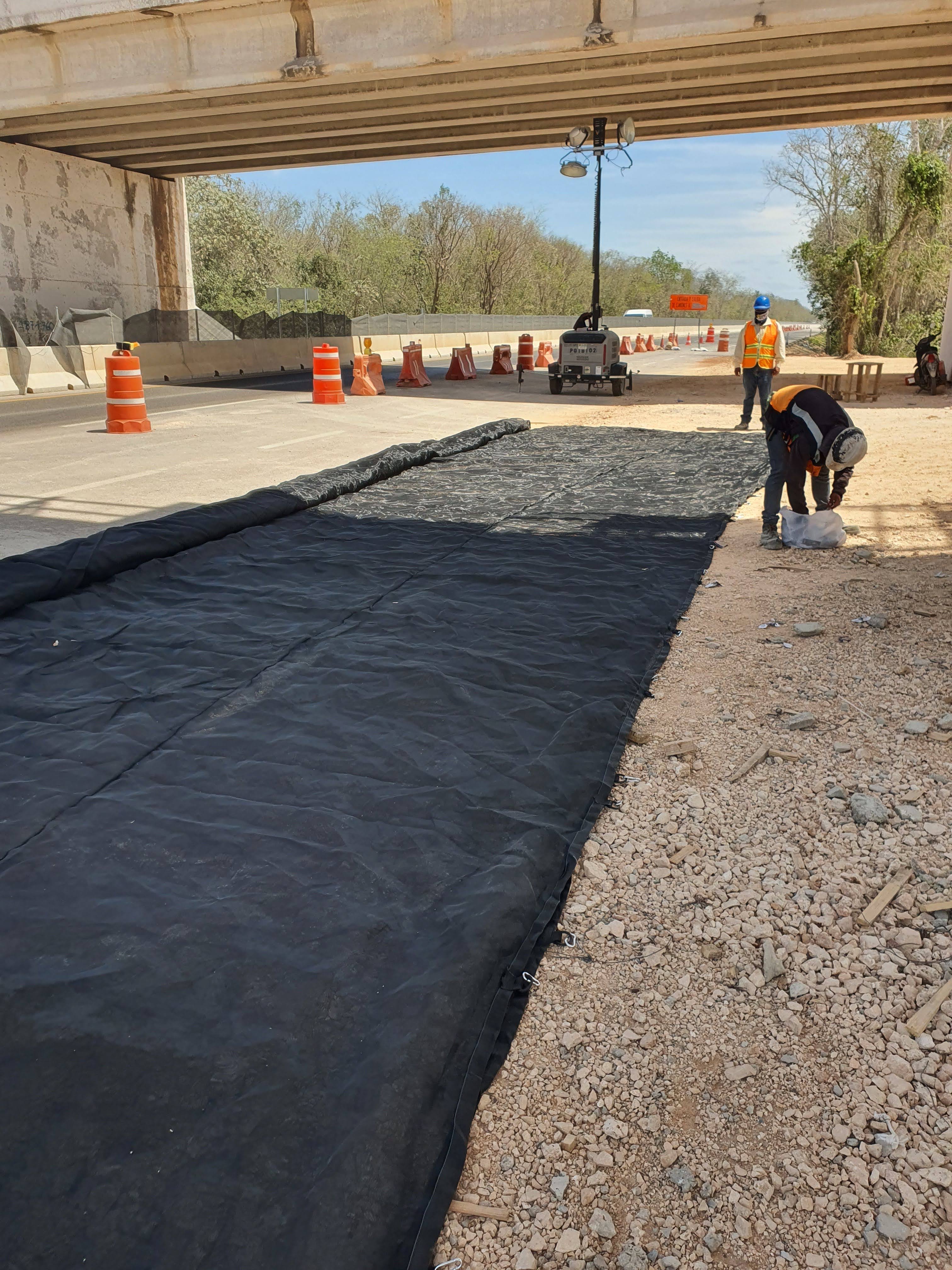

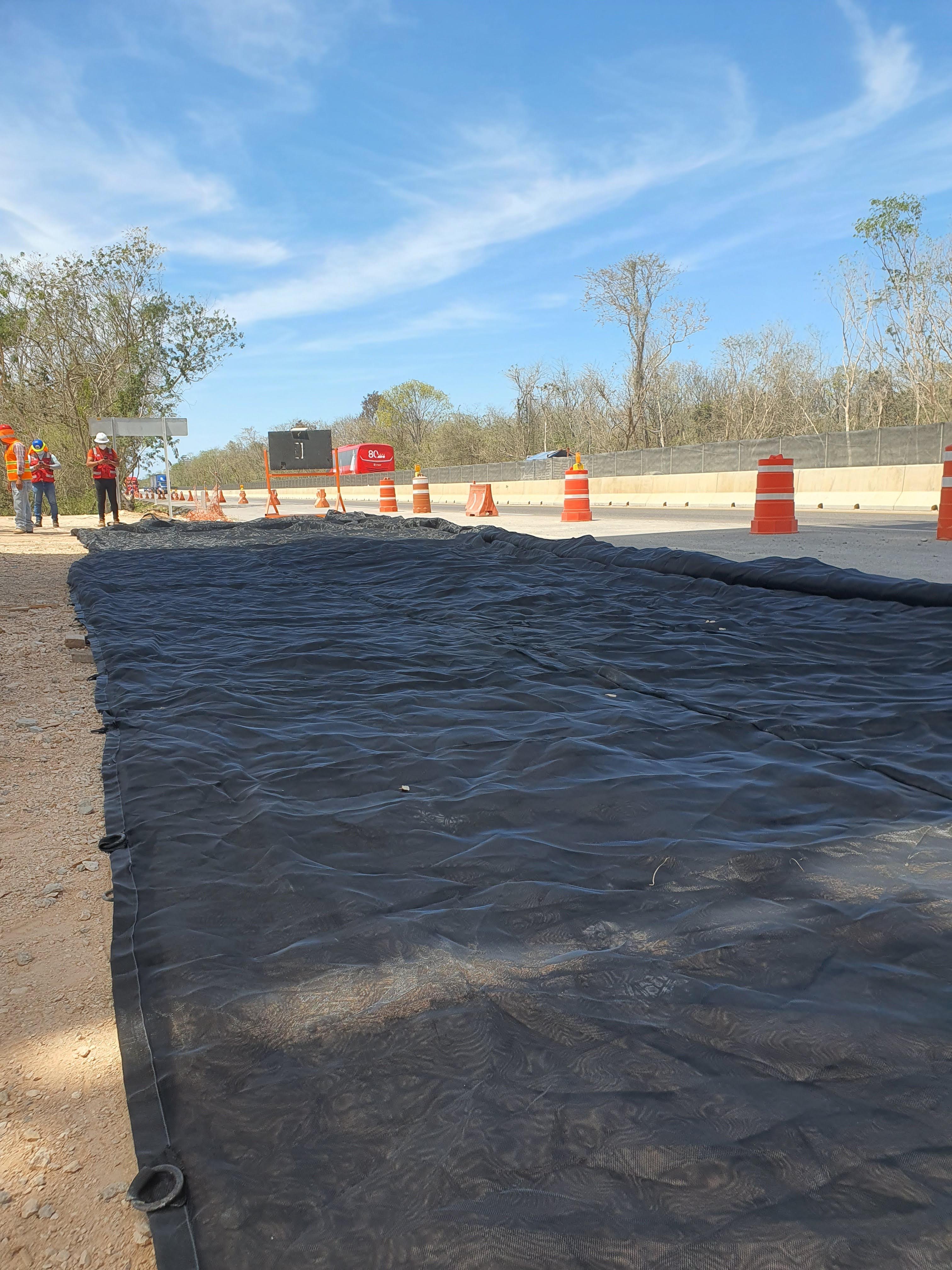

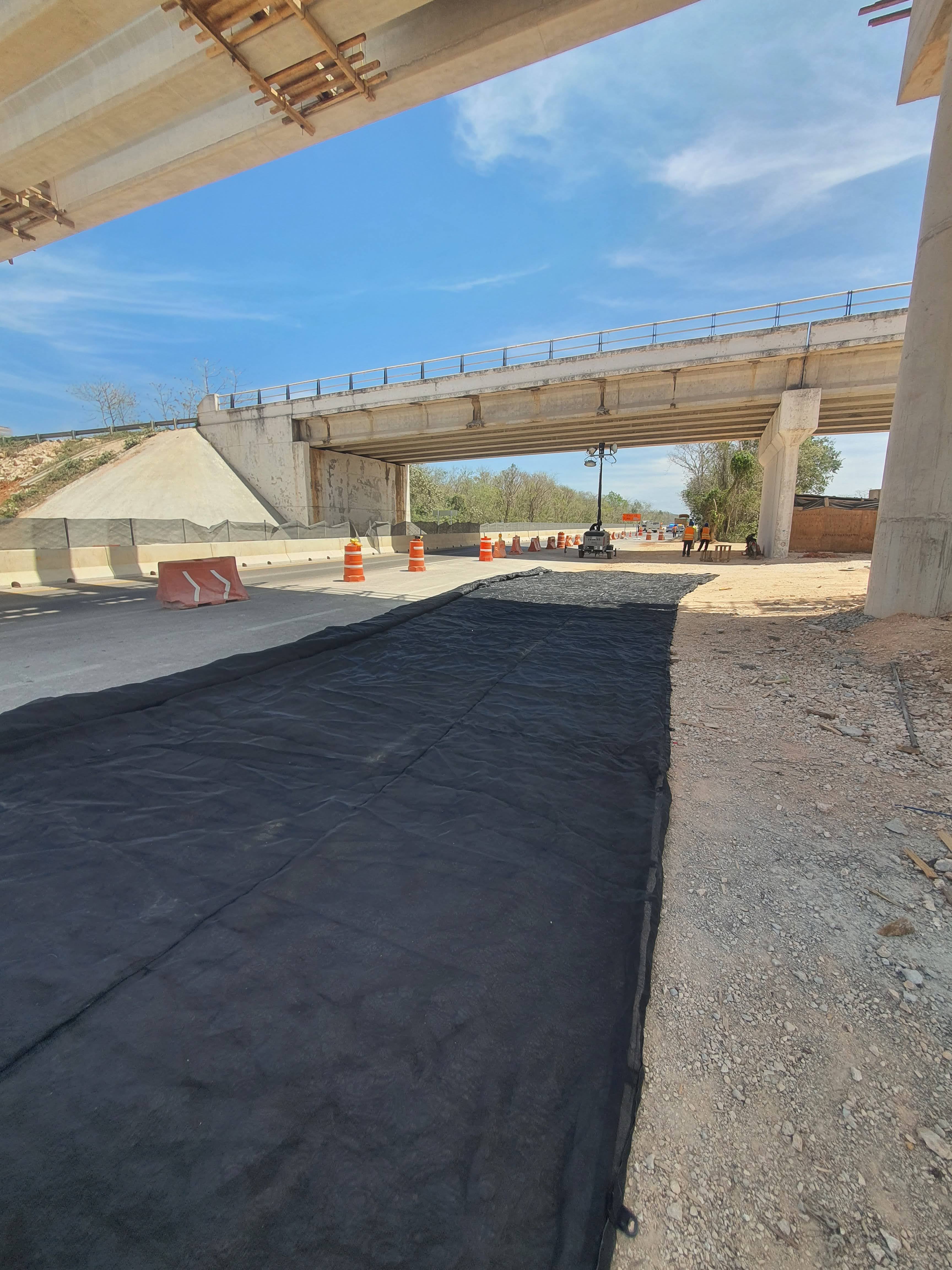

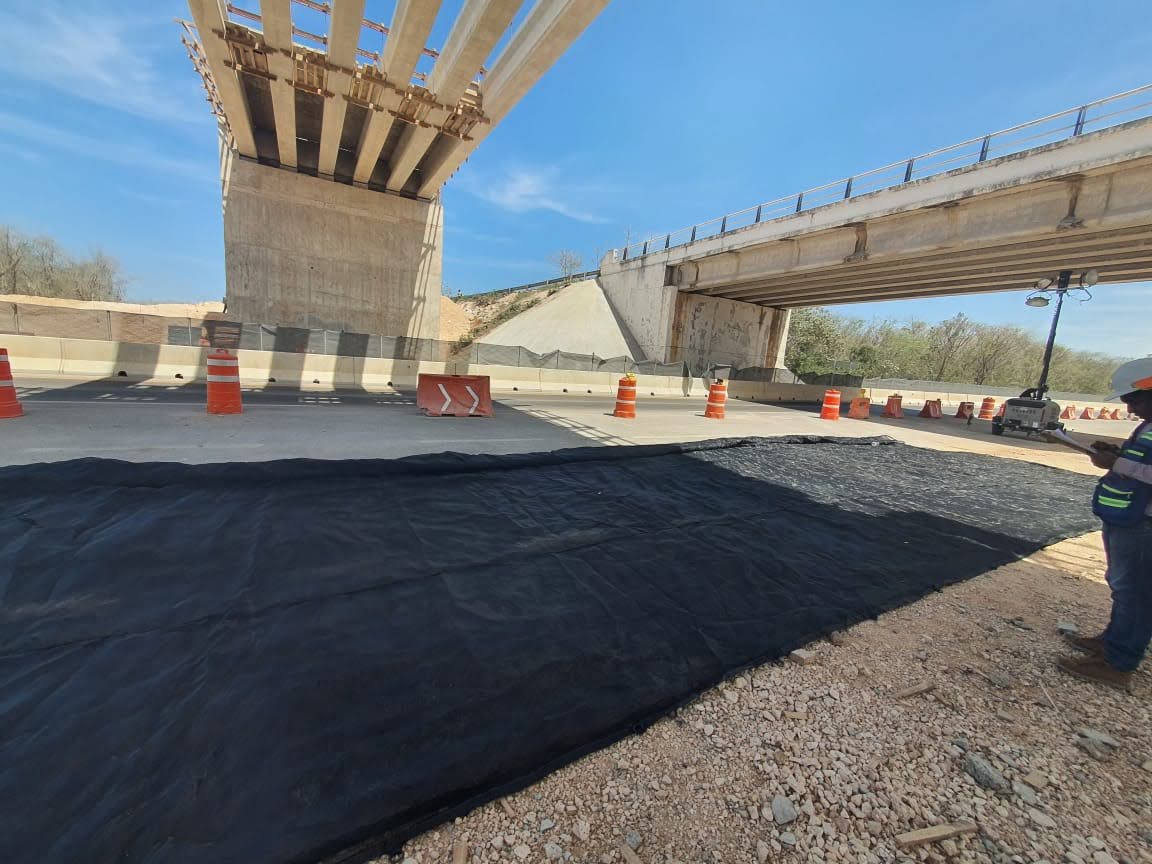

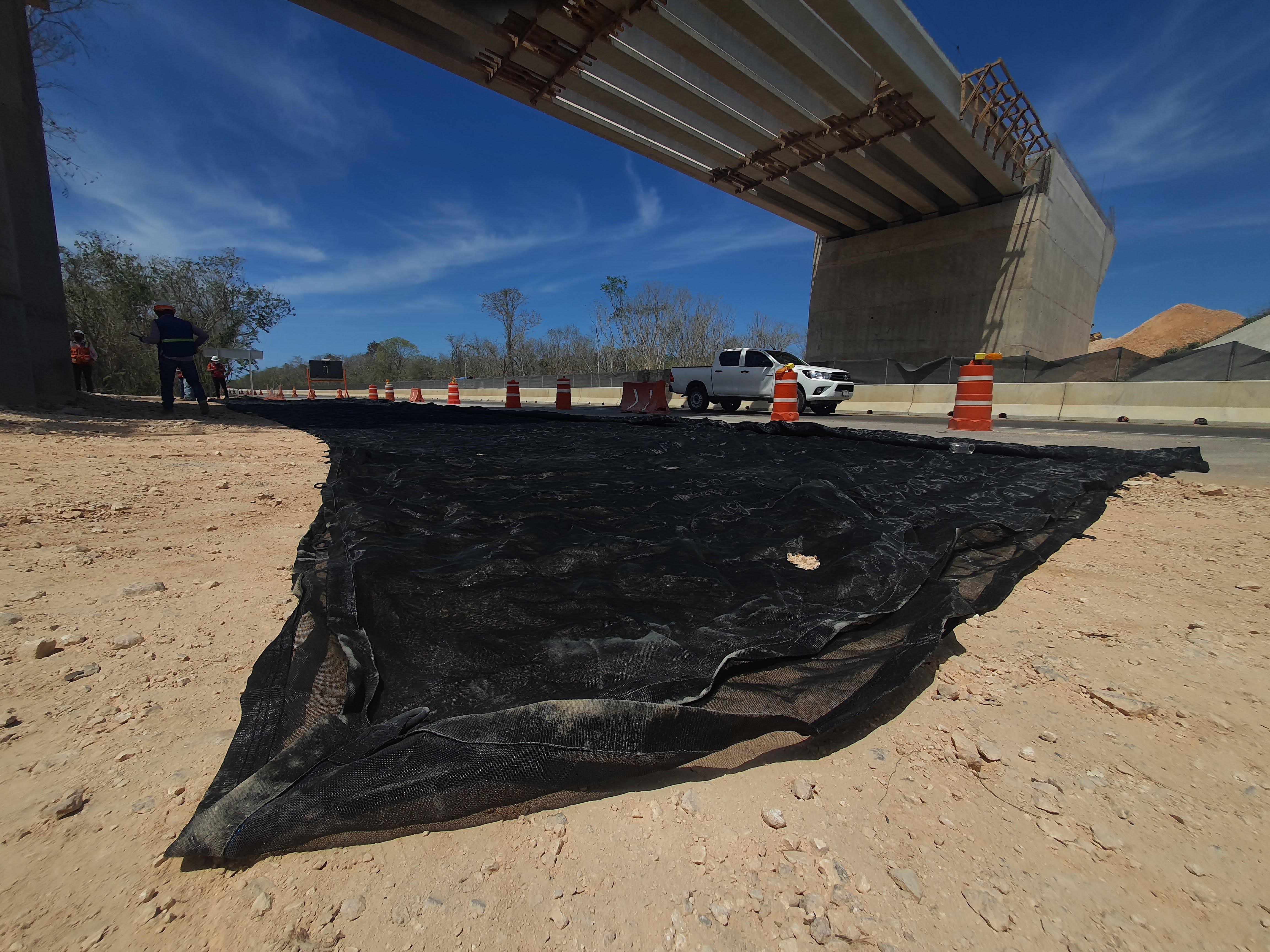

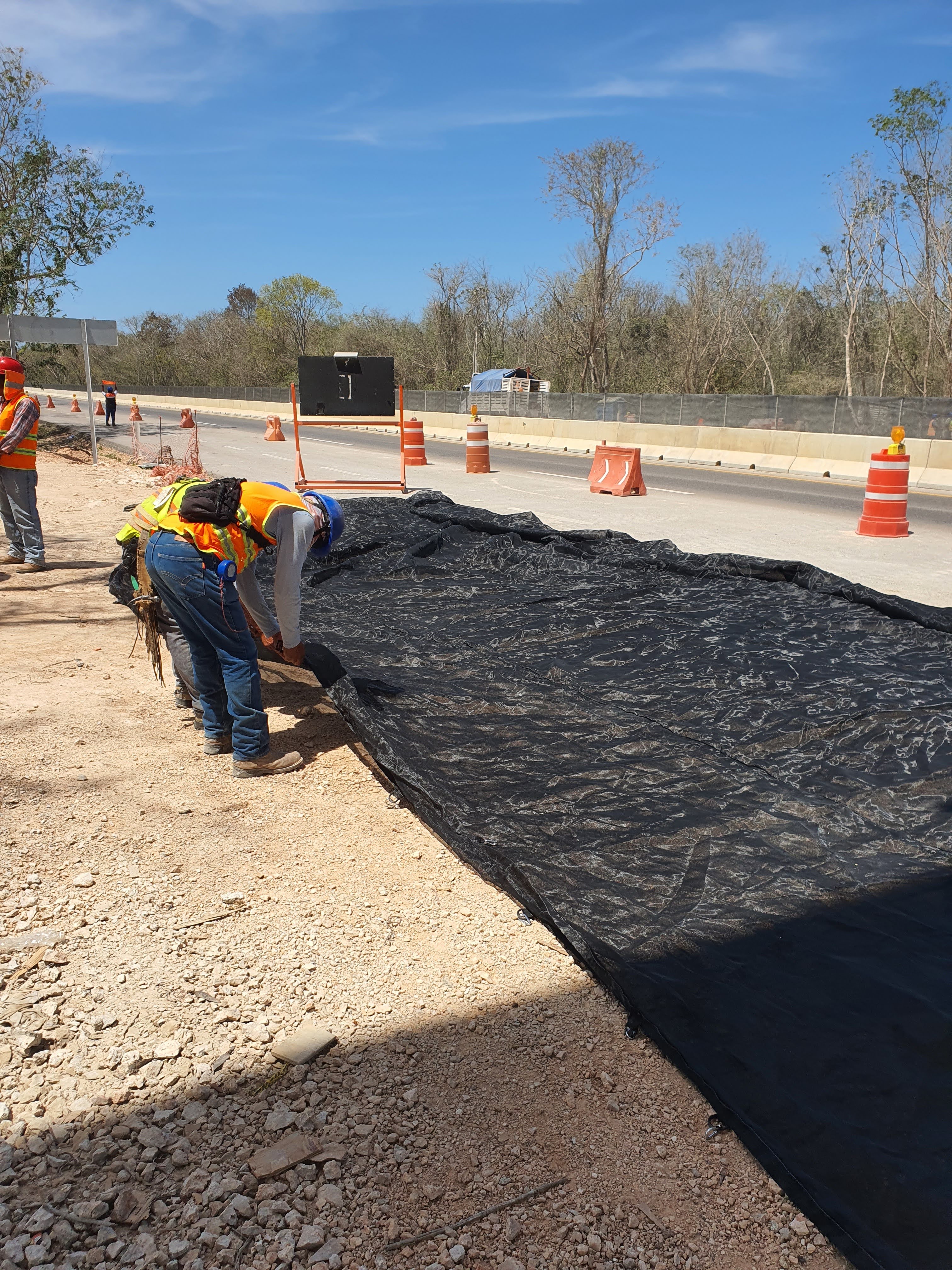

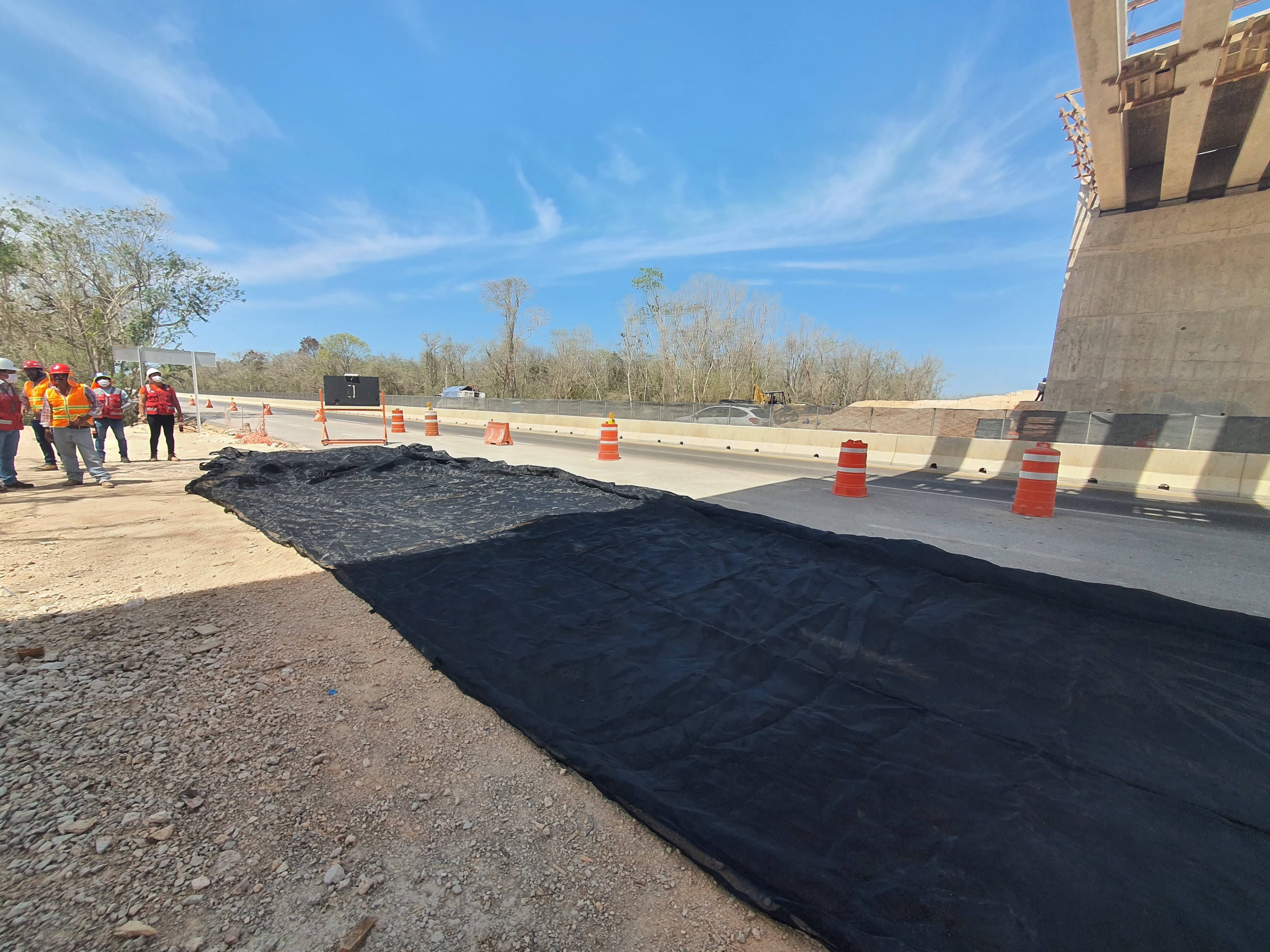

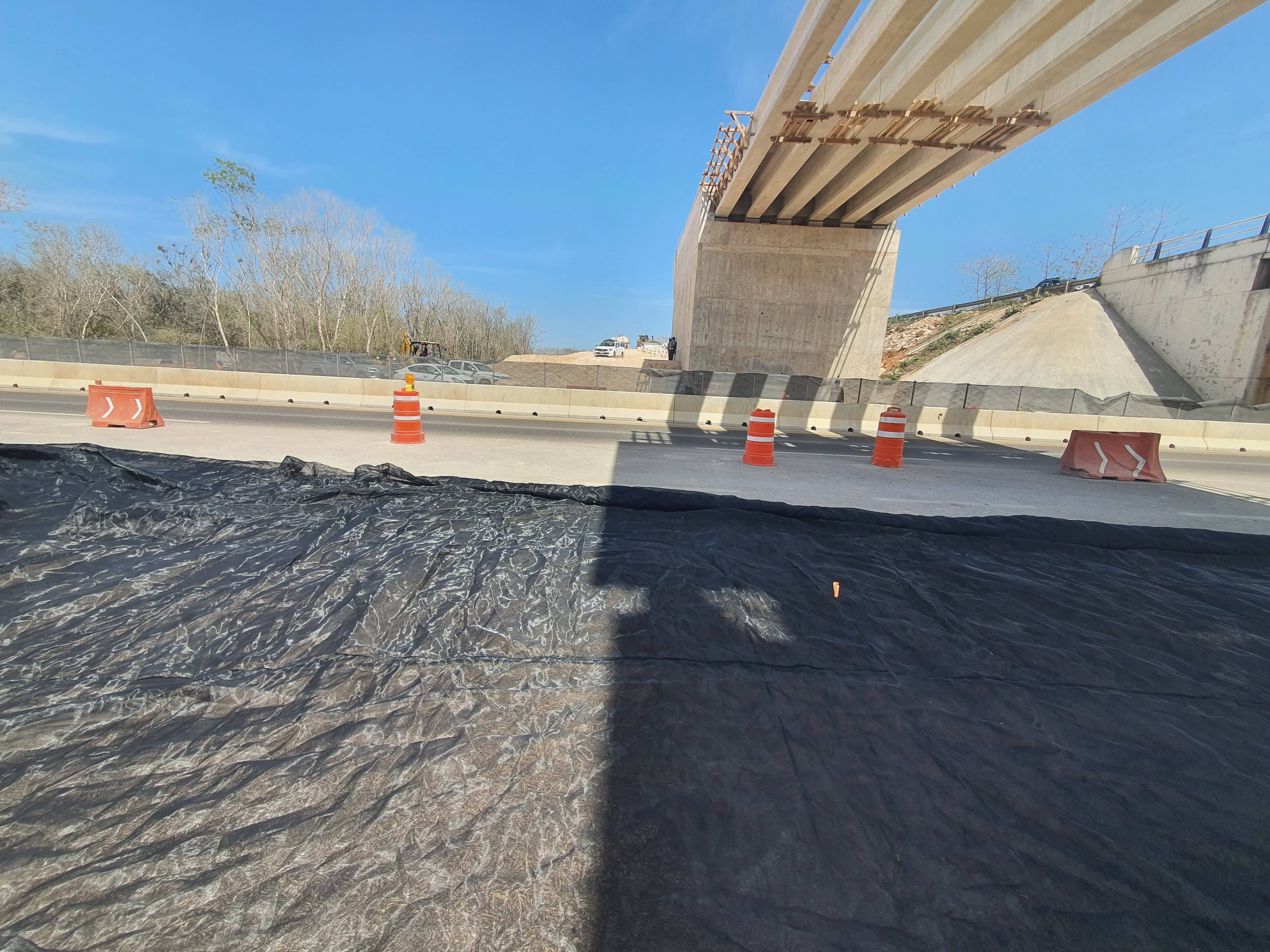

Una vez preparados los elementos de sujeción, se procedió a extender la red en tierra para revisar sus dimensiones y orientación antes de elevarla hasta la parte inferior del puente.
La red descrita en el registro estaba fabricada con poliamida de alta tenacidad y contaba con una cuerda perimetral de 12 mm. Estos componentes forman parte de la configuración documentada para la intervención.
La revisión previa en tierra permitió preparar la red para su despliegue y organizar las maniobras de elevación. Debido a que el montaje debía realizarse bajo las trabes de una estructura elevada, era necesario controlar el movimiento del material durante su traslado desde el suelo hasta la posición prevista.

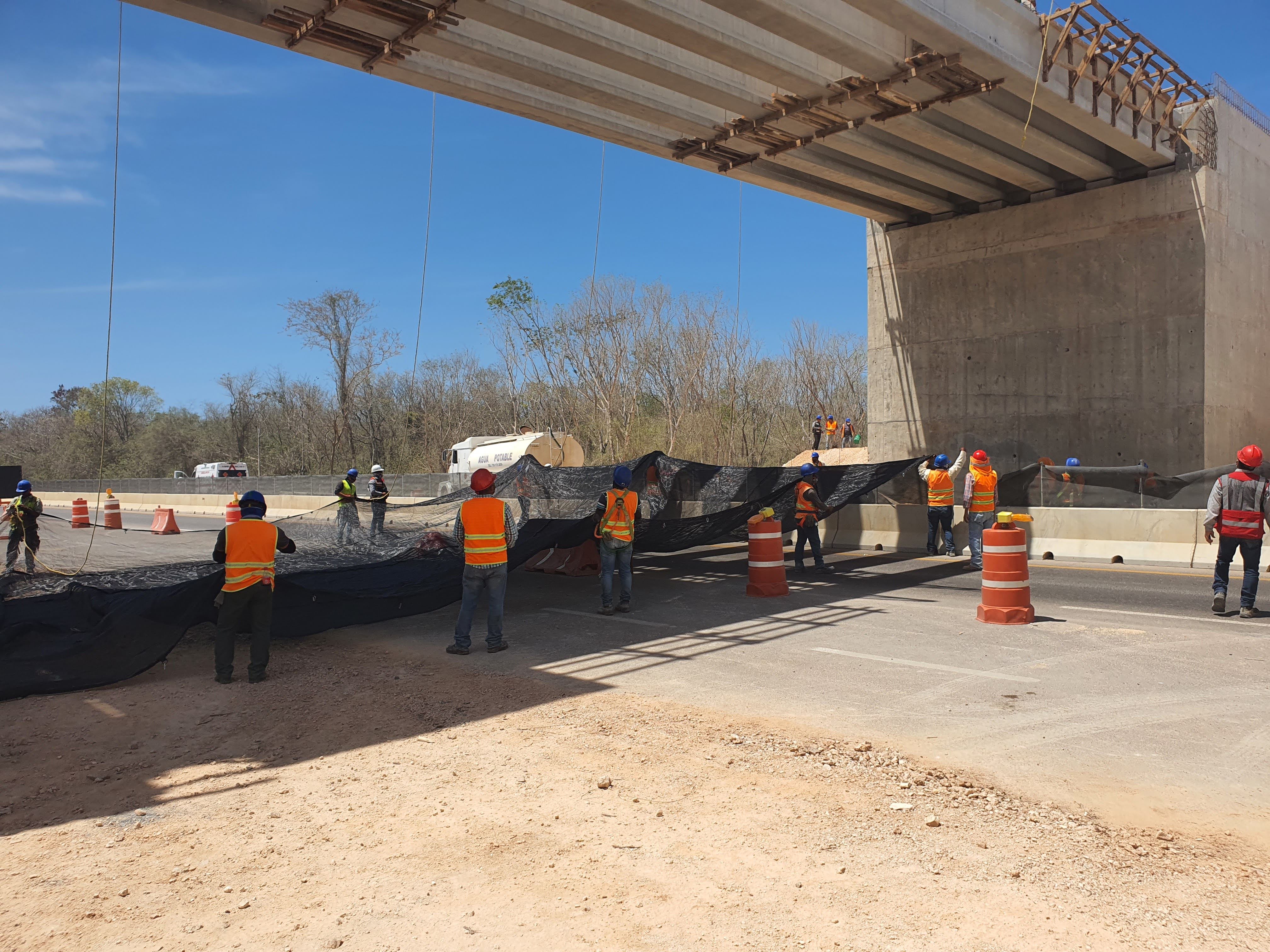

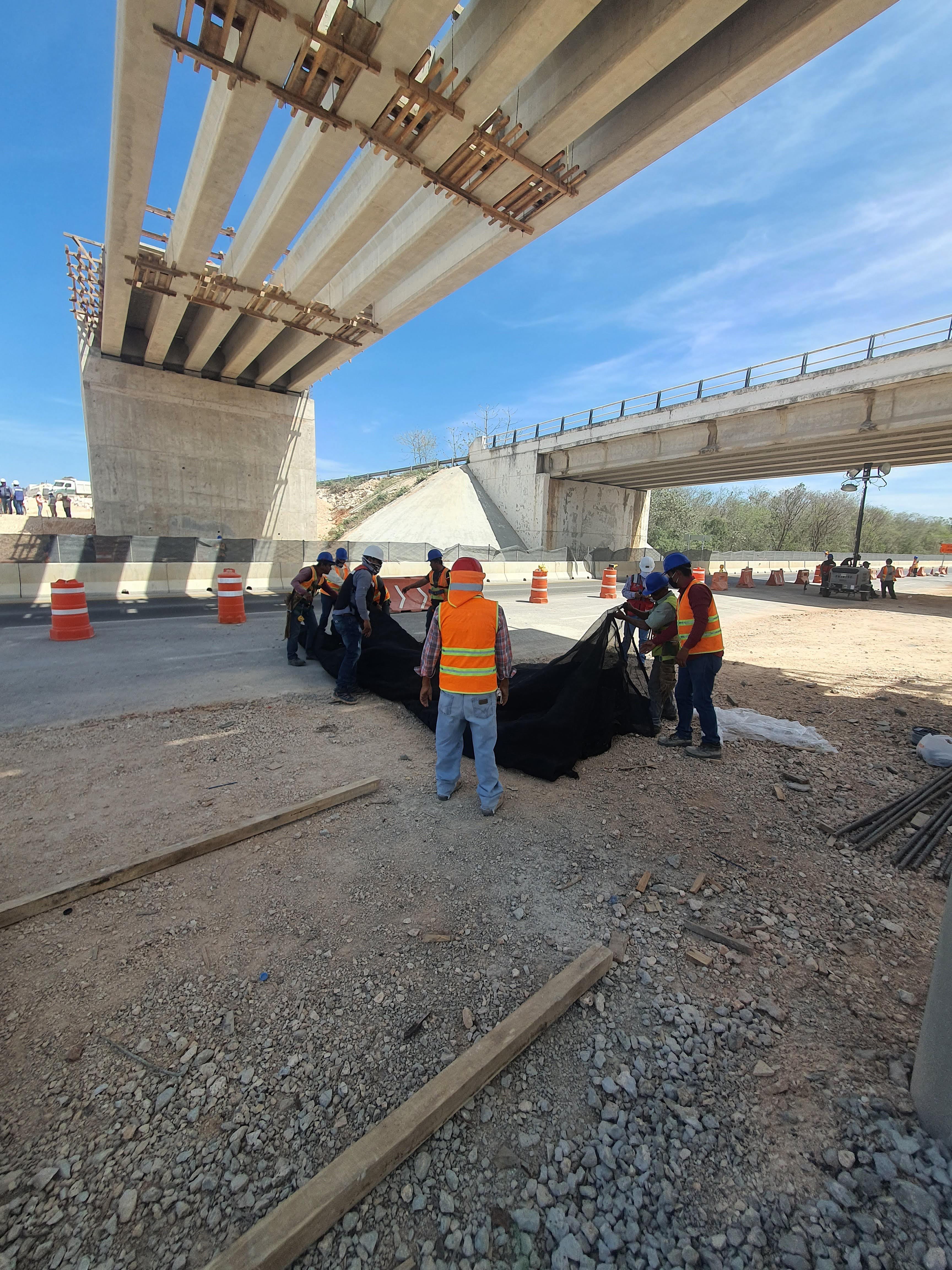

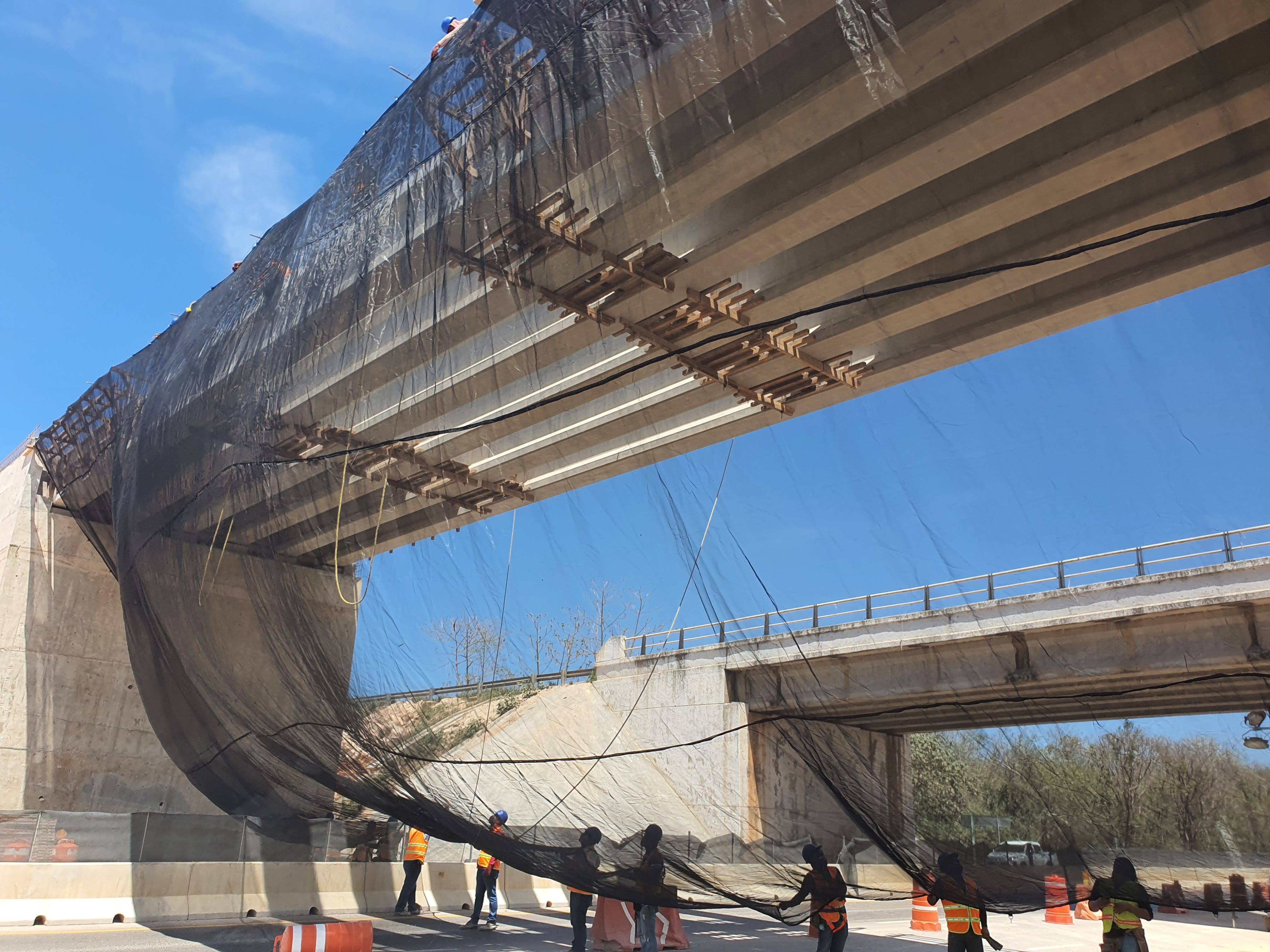

Para esta operación se utilizaron cuerdas guía, poleas y equipo manual, con los cuales se elevó progresivamente la red hasta la zona inferior del viaducto.

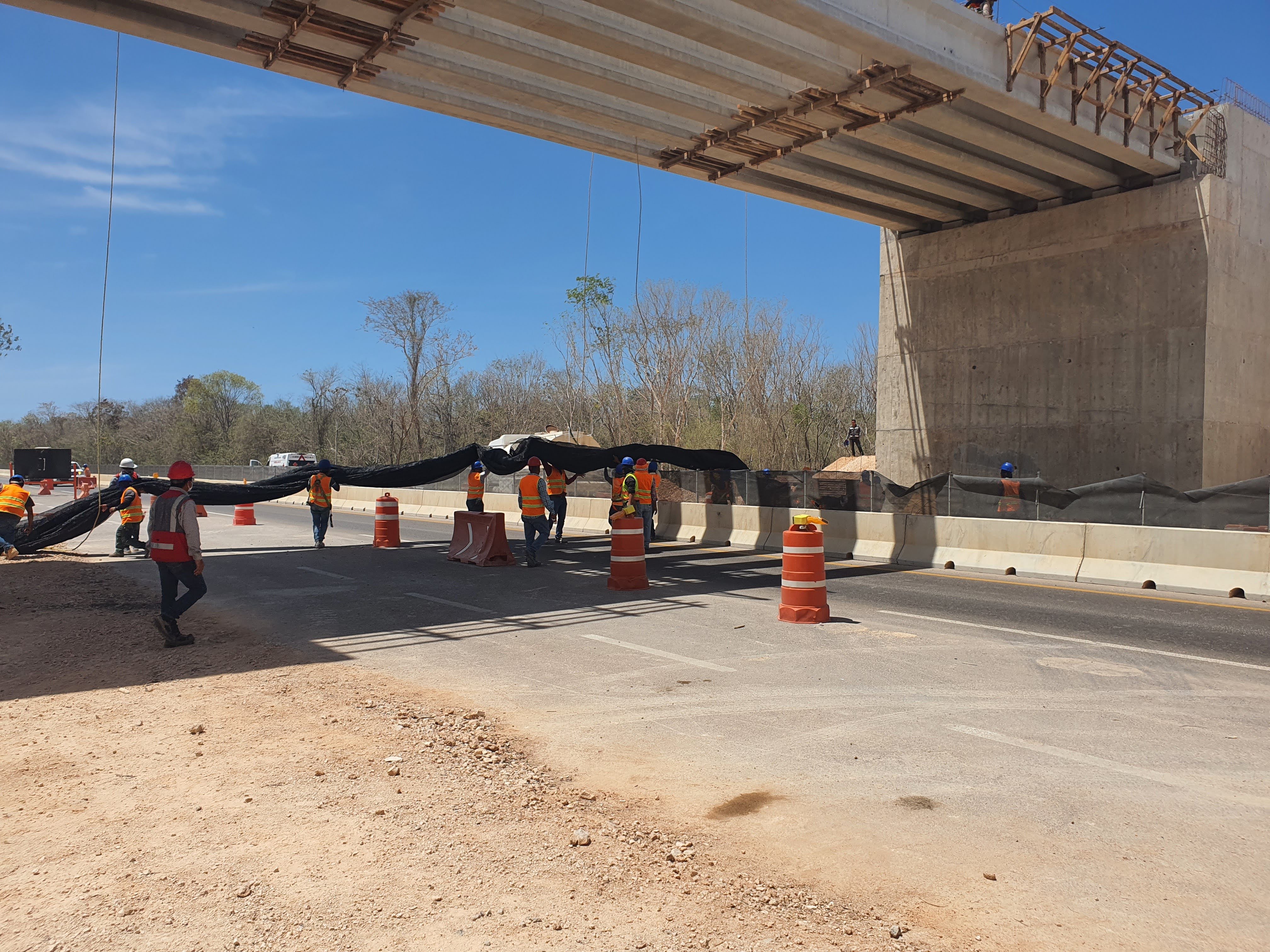

El procedimiento requería coordinación entre el personal que guiaba la red desde tierra y quienes participaban en su posicionamiento en la estructura. El objetivo era evitar desplazamientos descontrolados, facilitar la orientación del material y permitir su aproximación a los puntos de sujeción.
La correcta ejecución de esta fase resultaba esencial para preparar la red antes de realizar las maniobras definitivas de unión y tensado.
Tensado y aseguramiento del sistema

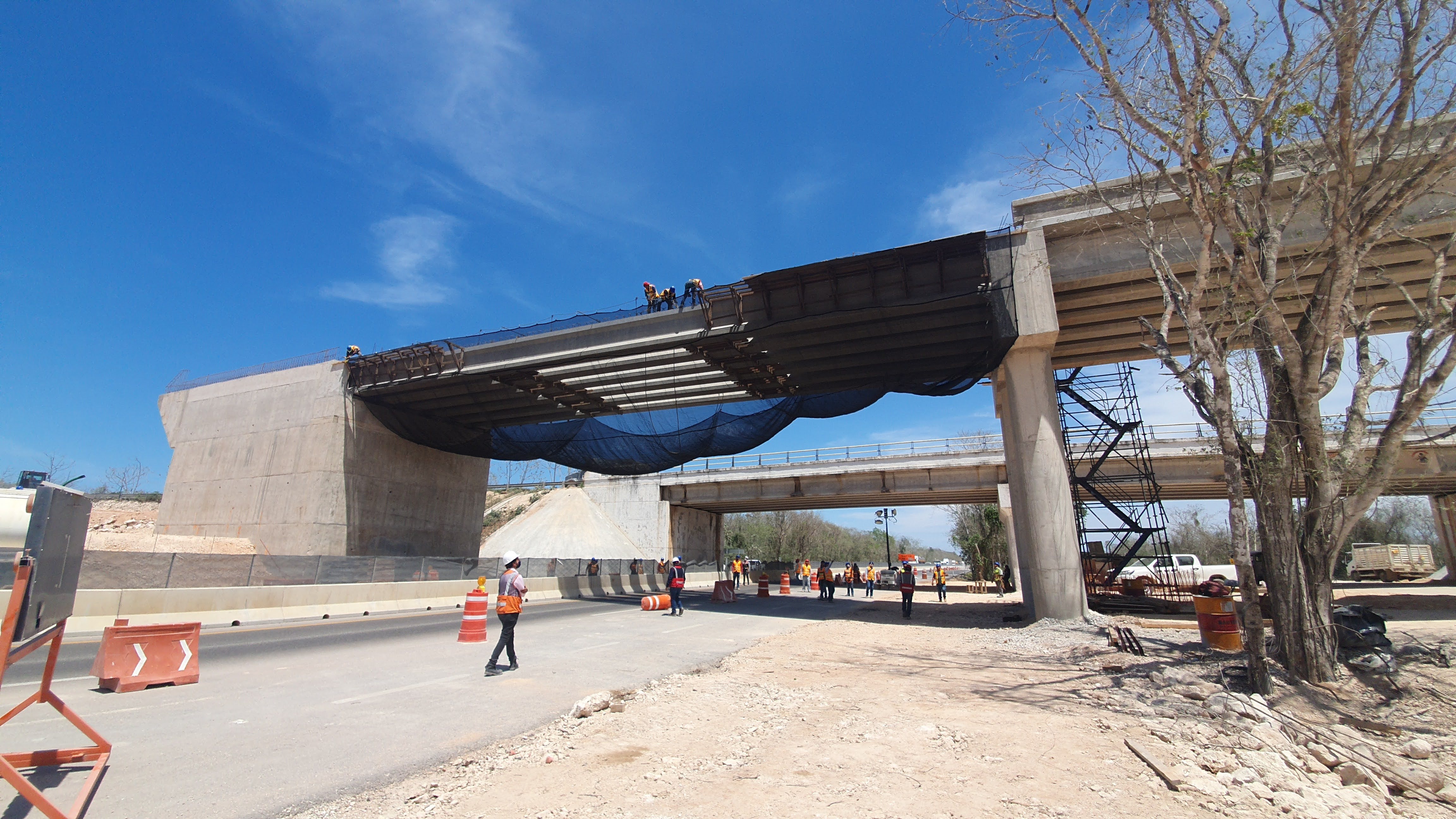

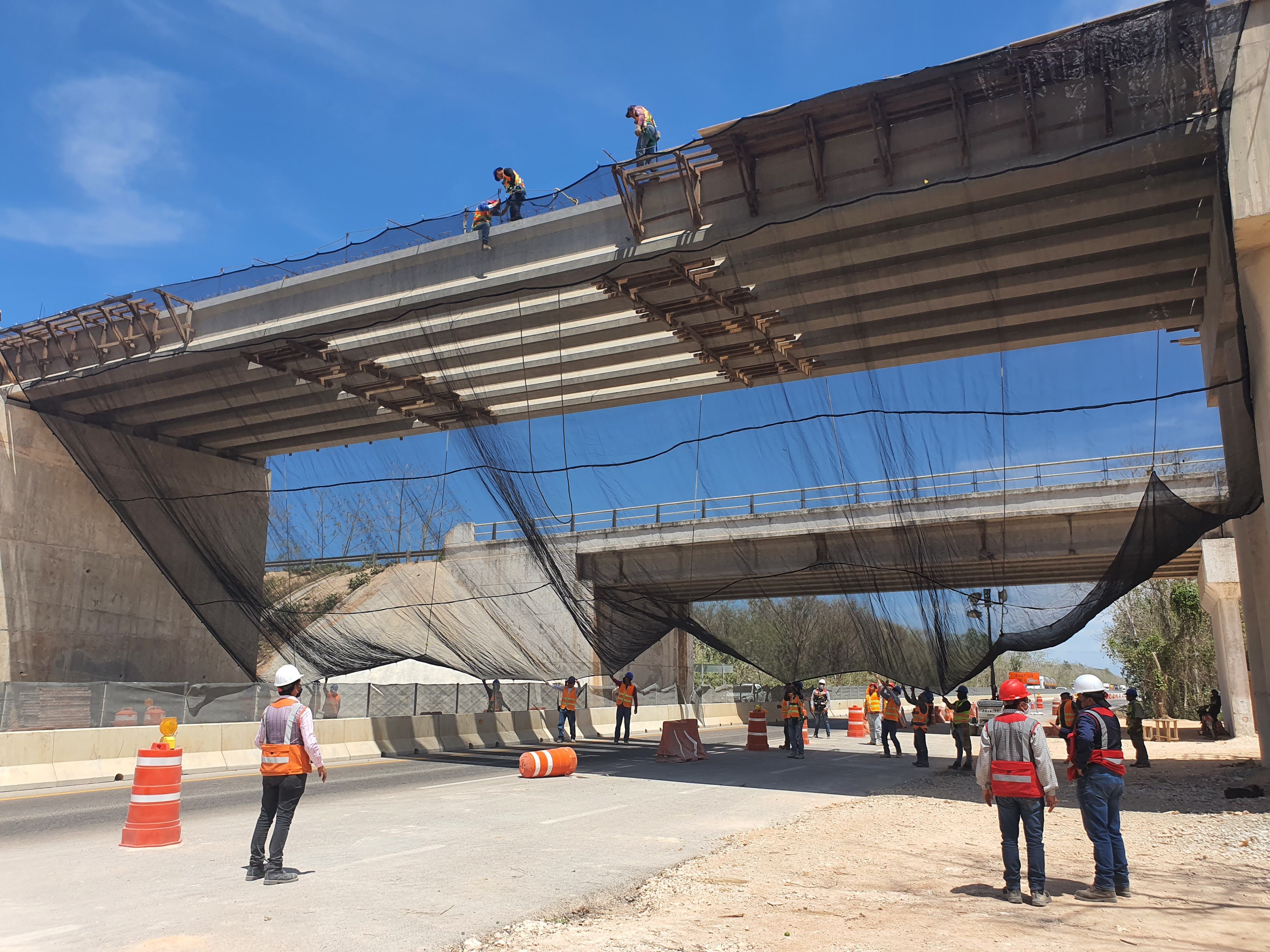

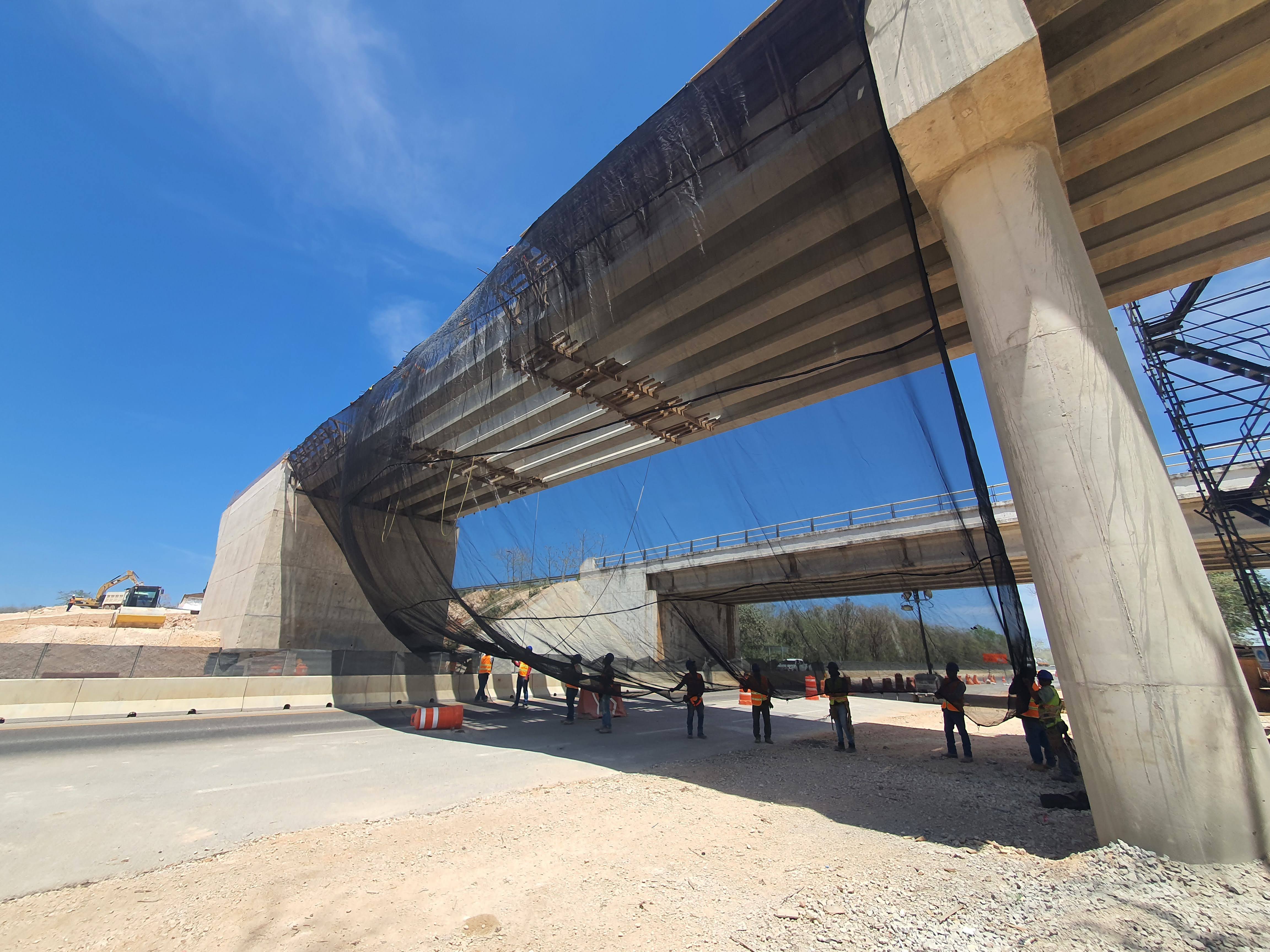

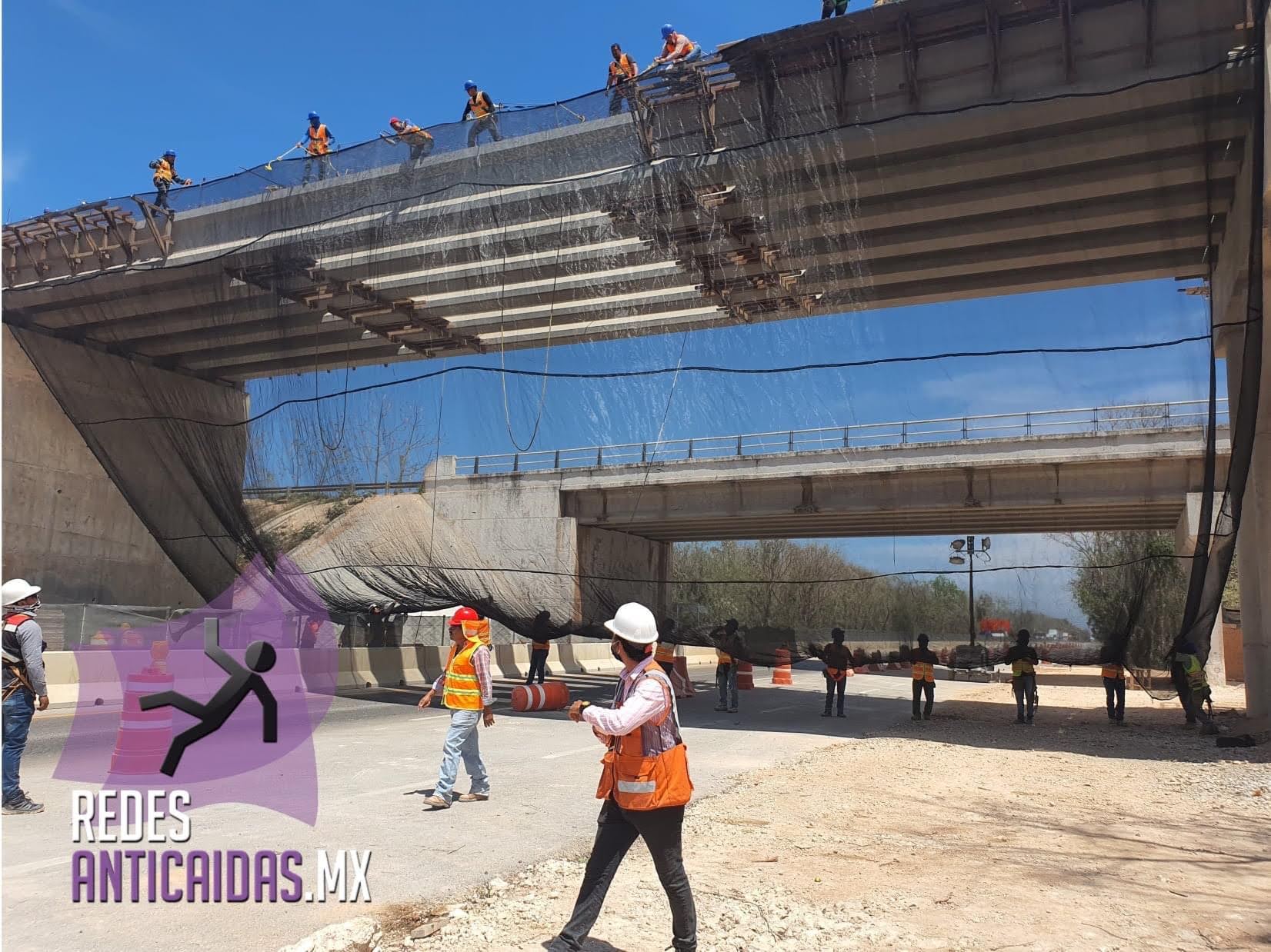

Después de posicionar la red bajo las trabes, se realizó el tensado entre las vigas mediante cuerdas de unión distribuidas, según el registro, cada metro.
Esta etapa tenía como finalidad asegurar la posición de la red y reducir la presencia de holguras no previstas en la configuración de montaje. El control de la tensión y de la geometría de la superficie resulta importante para que el sistema responda de acuerdo con las condiciones para las que fue diseñado.
También se utilizaron anillos de conexión para unir los paneles de red y conformar una superficie continua sobre el área de trabajo descrita.
La unión de los paneles permitió integrar los distintos tramos de la red dentro de una misma configuración de protección. En este tipo de montaje, las conexiones deben ser compatibles con los componentes utilizados y colocarse conforme a las especificaciones técnicas correspondientes.
Durante el aseguramiento se consideraron la distribución de las cuerdas de unión, la posición de la red y la fijación de sus elementos. Estas actividades son importantes para evitar que una instalación aparentemente continua presente separaciones o puntos de conexión inadecuados.
Revisión del montaje y condiciones de seguridad

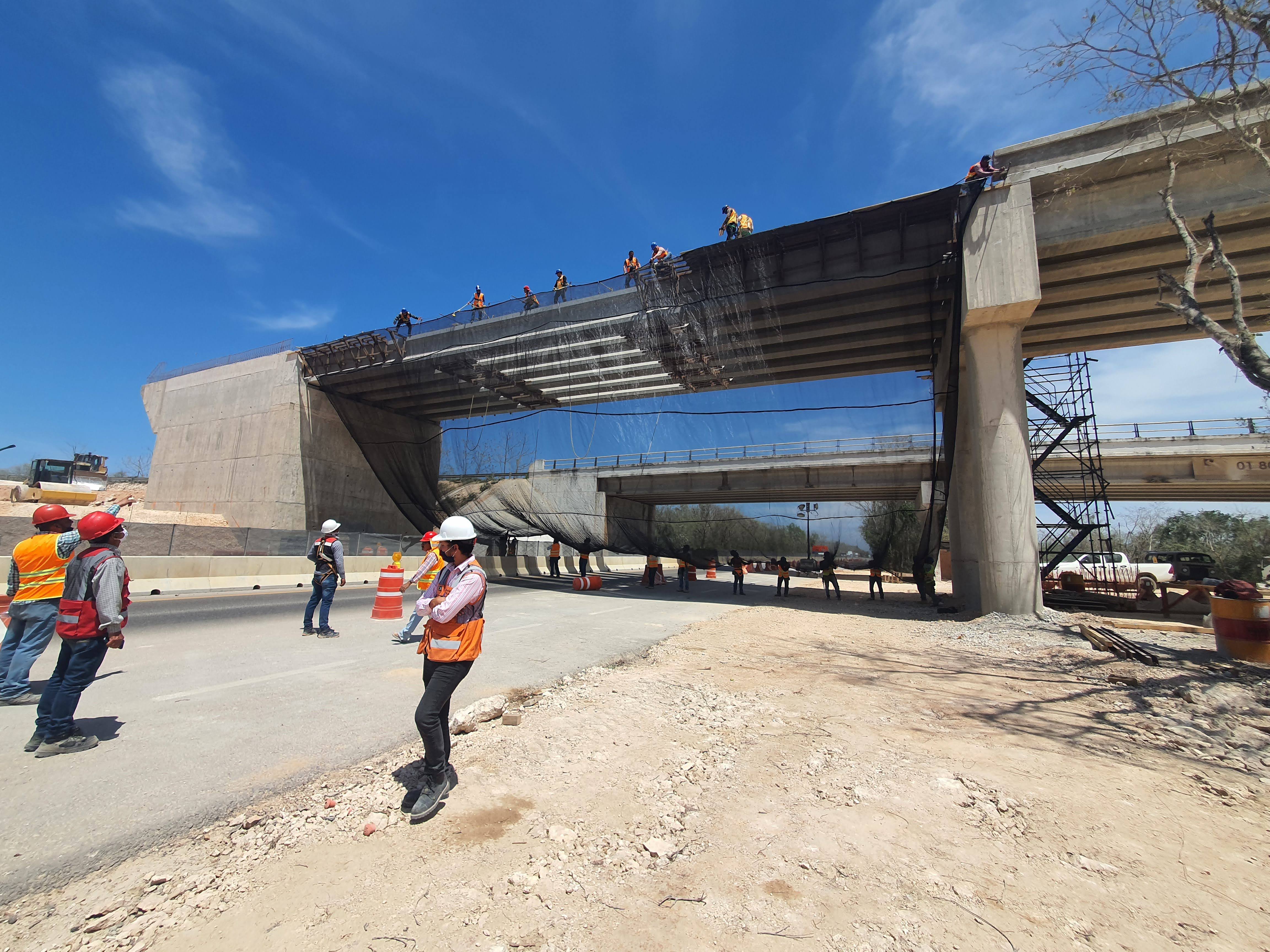

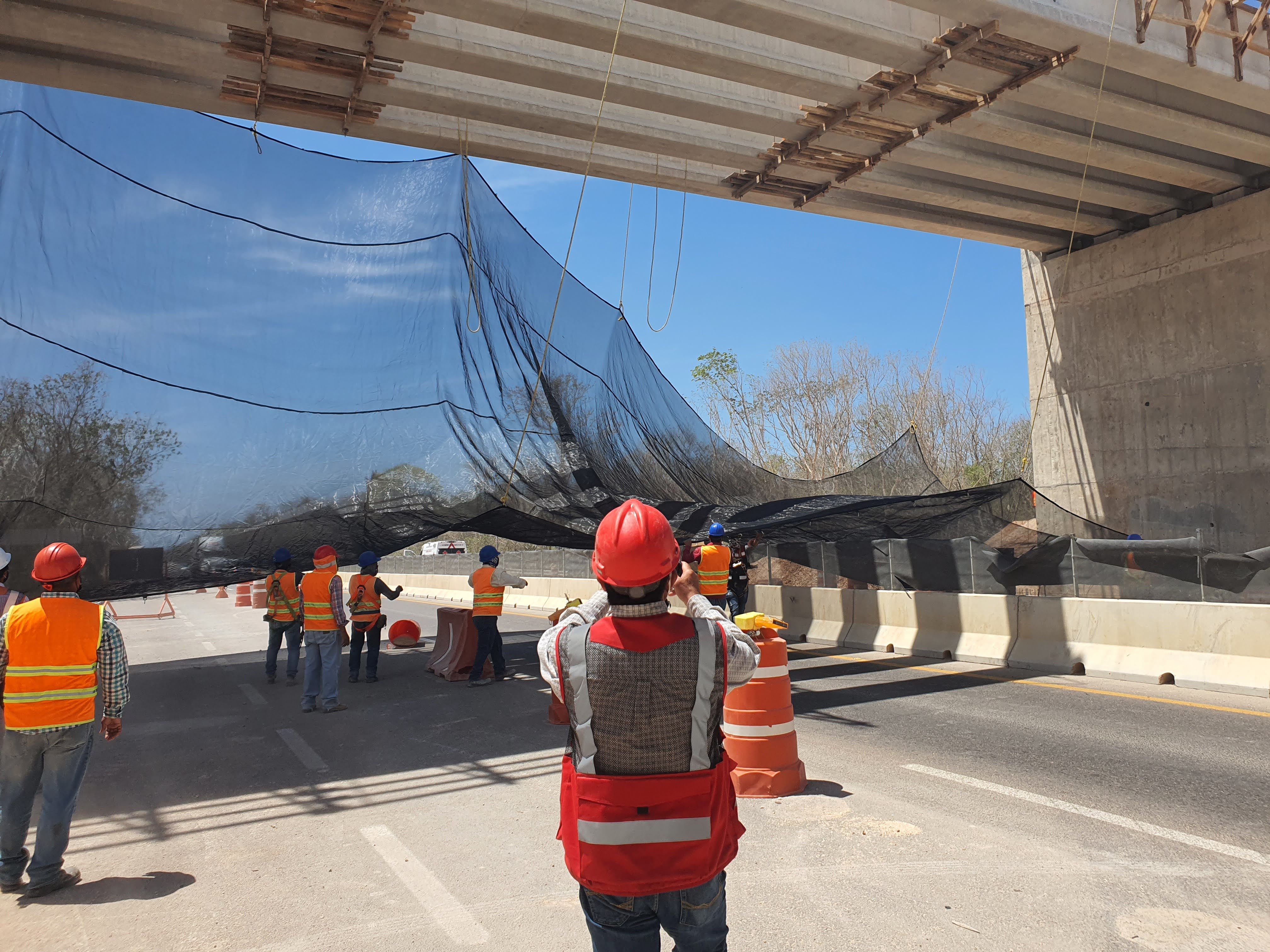

Una vez instalada y tensada la red, el registro señala que los supervisores de seguridad revisaron la tensión del sistema y la fijación de los nudos.
Asimismo, se documenta una revisión visual de la resistencia y una verificación de la altura libre disponible bajo la red. Estas comprobaciones estaban orientadas a revisar las condiciones generales de la instalación y el espacio requerido para que la red pudiera cumplir su función de protección.
La altura libre es un aspecto relevante en los sistemas de redes horizontales, ya que debe existir espacio suficiente para permitir la deformación de la red durante la interceptación de una caída sin que la persona alcance obstáculos situados por debajo.
El registro relaciona estas actividades con la norma EN 1263-1. Sin embargo, no aporta resultados de ensayos instrumentados, cálculos de altura libre, certificados de los componentes ni documentación de conformidad del sistema instalado. Por tanto, no es posible afirmar únicamente con esta información que se haya acreditado formalmente la resistencia del conjunto o su conformidad normativa.
Para documentar una validación técnica completa sería necesario disponer de los registros de inspección, los datos de los componentes, las especificaciones de montaje y los resultados de las verificaciones correspondientes.
Función del Sistema S en el viaducto
El Sistema S se caracteriza por utilizar redes de seguridad dispuestas horizontalmente y provistas de cuerda perimetral. En el proyecto descrito, la red se instaló debajo de las trabes para cubrir el claro de trabajo donde se desarrollaban maniobras estructurales.
Esta disposición permite que la red funcione como superficie de interceptación ante una caída, siempre dentro de las condiciones de diseño, instalación y utilización previstas.
En obras de infraestructura ferroviaria, la protección bajo estructuras elevadas puede contribuir a gestionar los riesgos derivados de las actividades que se ejecutan sobre el tablero. La instalación debe adaptarse a la geometría del puente, los puntos de soporte disponibles y las distancias libres existentes.
El sistema también requiere inspecciones y supervisión durante su utilización, especialmente cuando las actividades constructivas puedan generar desplazamientos, impactos o cambios en las condiciones originales de montaje.
La protección proporcionada por la red debe complementarse con los procedimientos de seguridad de la obra y no sustituye las demás medidas preventivas aplicables a los trabajos en altura.
Contribución a la seguridad de las actividades constructivas
La implementación de redes horizontales en el viaducto del Tren Maya se orientó a proporcionar una medida de protección colectiva en la zona inferior de las maniobras estructurales.
Entre las funciones previstas del sistema destacan:
- Intercepción de caídas: proporcionar una superficie destinada a detener una caída dentro de los parámetros de diseño del sistema.
- Protección bajo las trabes: cubrir el claro de trabajo identificado para la intervención.
- Integración de una superficie continua: unir los paneles mediante los elementos de conexión descritos.
- Control de la instalación: revisar la tensión, los nudos y la altura libre disponible.
- Apoyo a la prevención de riesgos: complementar las medidas de seguridad utilizadas durante los trabajos sobre el viaducto.
La descripción original señala que la instalación permitió continuar las labores sobre el tablero con protección en el nivel inferior. No obstante, no se proporcionan registros específicos sobre duración de la operación, incidentes evitados ni resultados cuantitativos de desempeño, por lo que no se atribuyen esos resultados como datos comprobados.
Importancia de las redes de seguridad en infraestructura pesada
Los proyectos de infraestructura pesada presentan condiciones de trabajo que requieren soluciones de protección diseñadas para adaptarse a grandes estructuras y a las actividades ejecutadas en diferentes niveles.
En los viaductos, el espacio bajo las trabes puede constituir una zona crítica cuando se realizan maniobras estructurales en la parte superior. La instalación de redes horizontales permite establecer una medida colectiva destinada a interceptar caídas, siempre que el sistema se seleccione y monte de acuerdo con las condiciones particulares del proyecto.
La intervención en el tramo Tsiimin K’aak destaca la importancia de coordinar los puntos de anclaje, la elevación de la red, las conexiones entre paneles y las verificaciones posteriores al montaje.
Estos elementos forman parte de un proceso técnico en el que la seguridad depende tanto de la selección del sistema como de la calidad de su instalación y de la supervisión durante su operación.
Resultado de la intervención

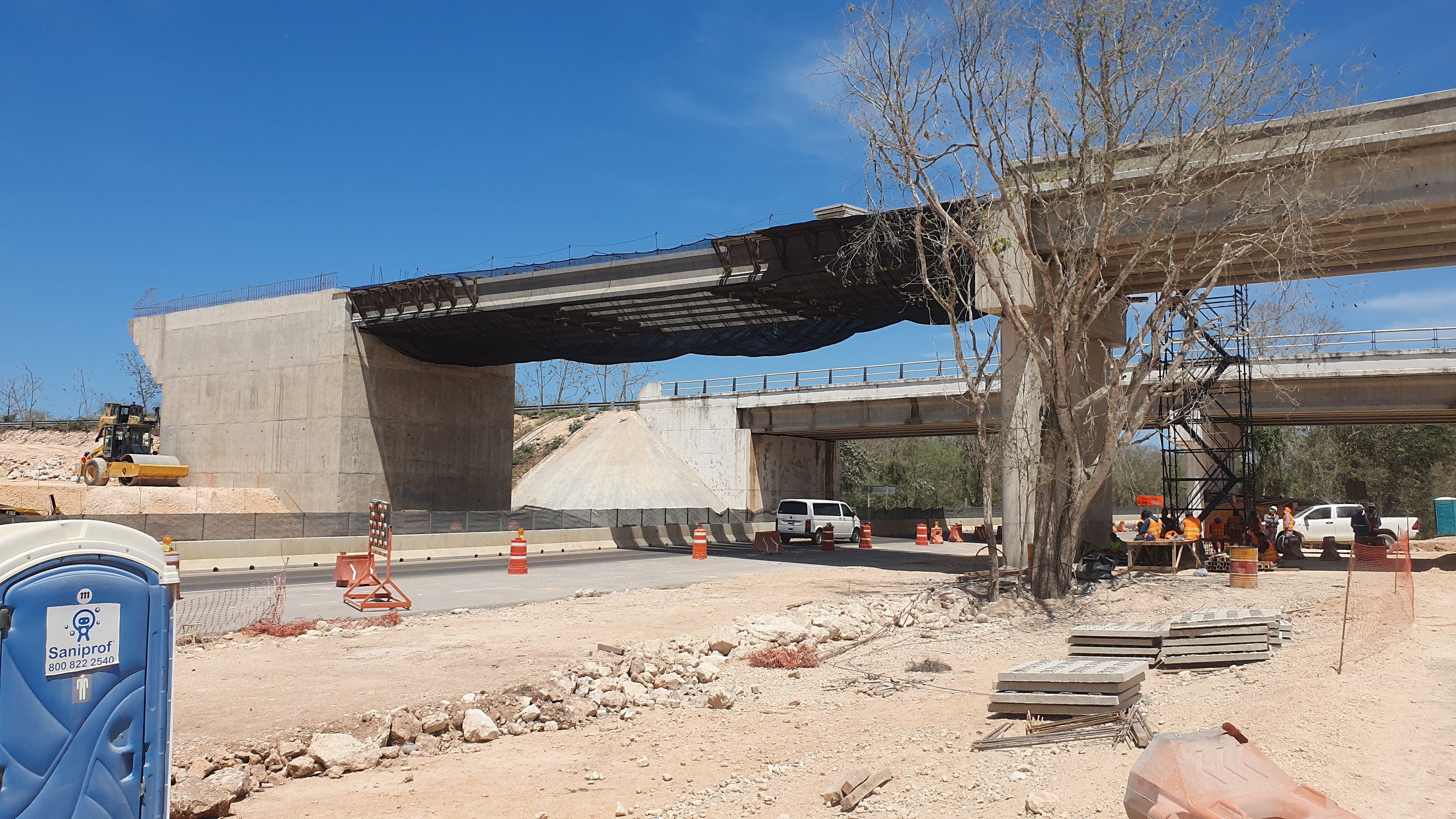

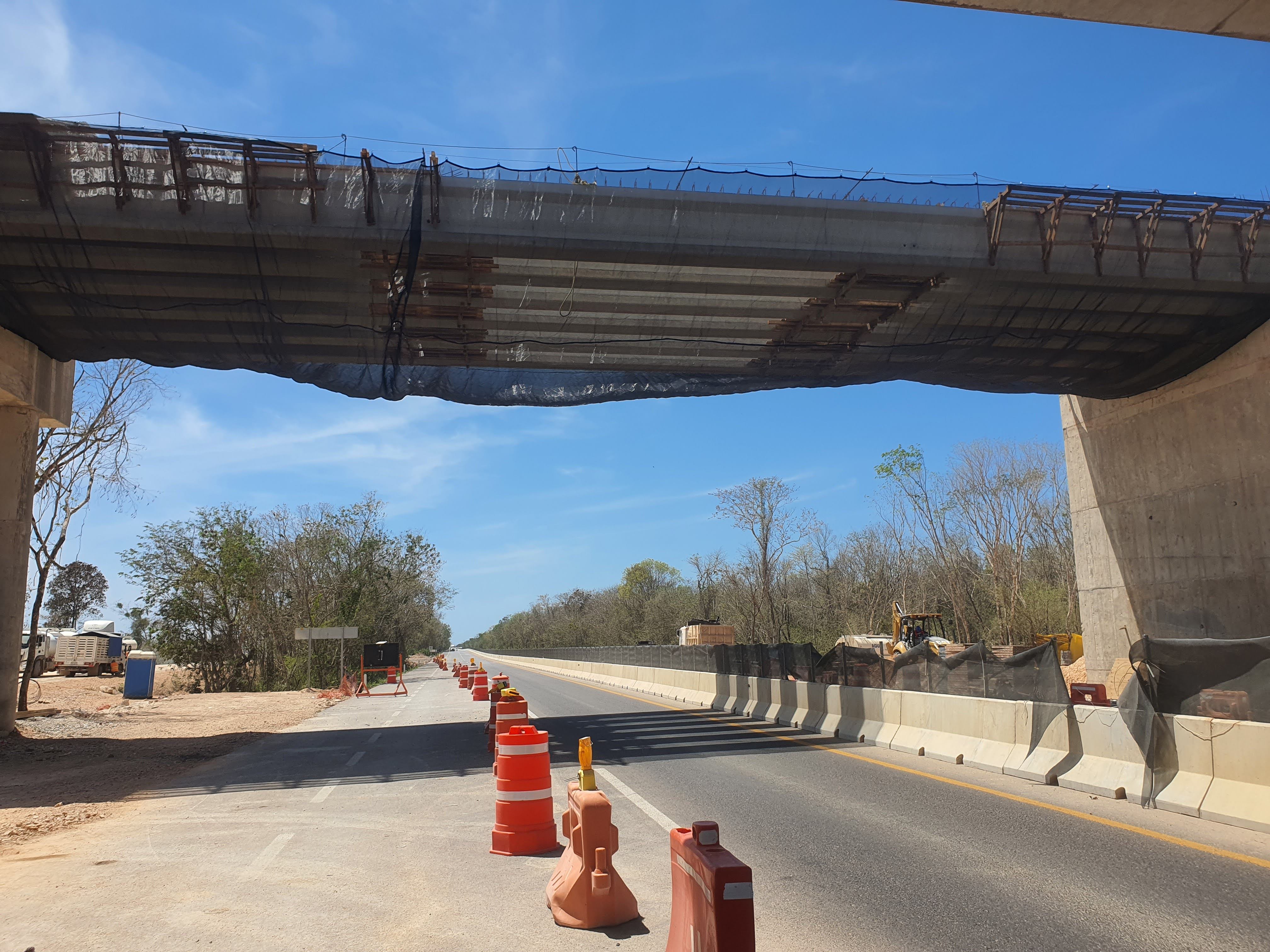

De acuerdo con la información proporcionada, RedesAnticaidas.mx realizó la instalación de una red horizontal tipo S bajo las trabes del viaducto del Tren Maya, en el tramo Tsiimin K’aak.
Las actividades descritas incluyeron la colocación de ganchos y cuerdas de amarre, la fijación de los cables principales, el despliegue y elevación de la red, su tensado mediante cuerdas de unión y la conexión de los paneles para formar una superficie continua.

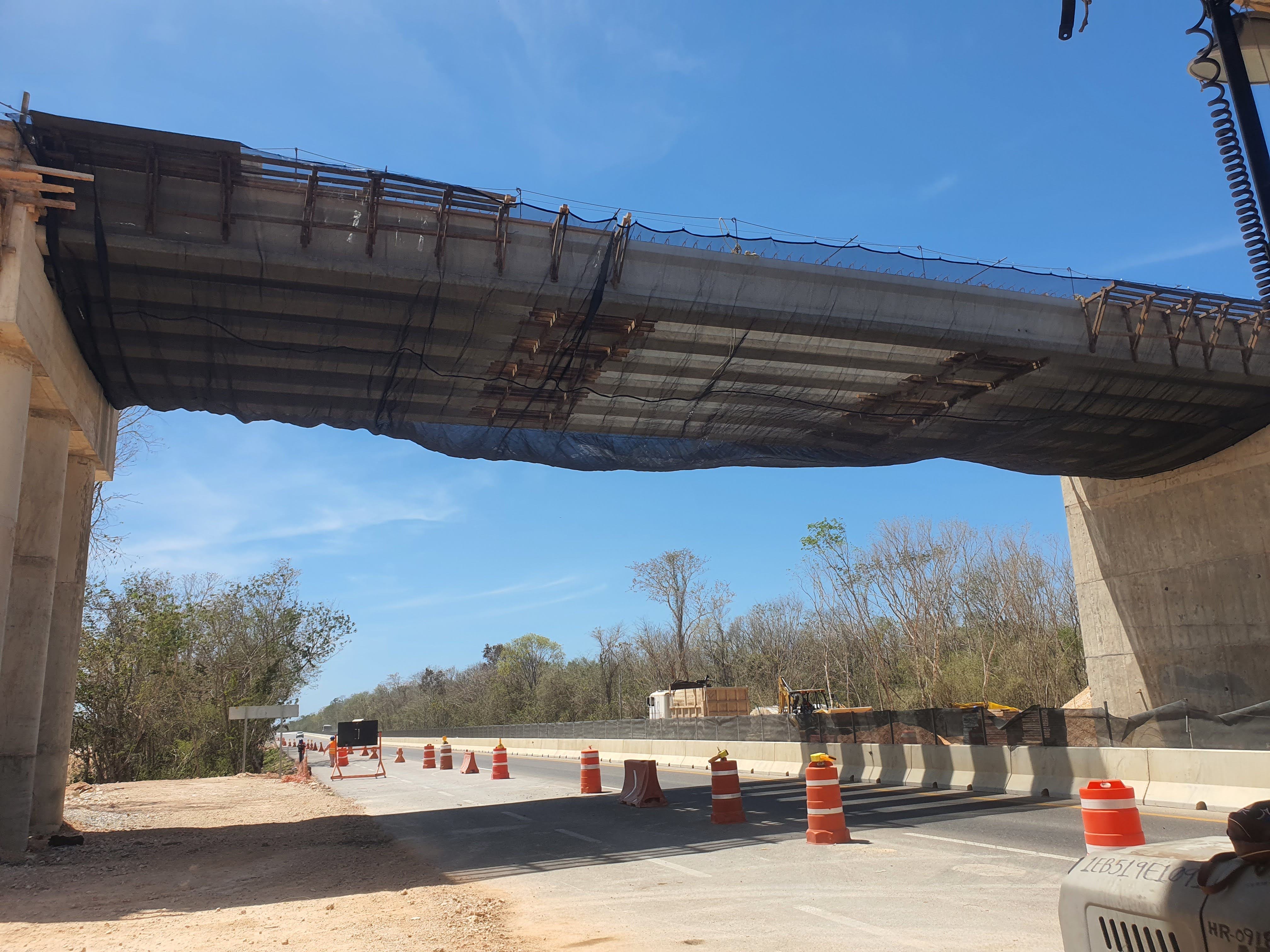

Posteriormente, se efectuó una revisión visual de la tensión del sistema, la fijación de los nudos y la altura libre disponible. Estas acciones formaron parte de la revisión de las condiciones de montaje reportadas.
El registro no especifica la superficie total instalada, las dimensiones definitivas de la red, las capacidades de carga de los anclajes ni la existencia de documentación formal de certificación o aceptación final. Por ello, el alcance de esta bitácora se limita a las actividades descritas y no constituye por sí mismo una certificación técnica de la instalación.
Conclusión
La intervención en el viaducto del Tren Maya, tramo Tsiimin K’aak, documenta la aplicación del Sistema S como solución de protección colectiva bajo las trabes de una estructura ferroviaria elevada.
El procedimiento descrito comprendió la preparación de los puntos de sujeción, la elevación de la red mediante cuerdas guía y poleas, el tensado entre las vigas y la unión de los paneles mediante anillos de conexión. Finalmente, se revisaron visualmente la tensión, los nudos y la altura libre disponible.
Estas actividades reflejan la importancia de una instalación planificada y coordinada para integrar redes de seguridad en proyectos de infraestructura pesada. La correcta ejecución de cada etapa, junto con la verificación de las especificaciones técnicas aplicables, resulta fundamental para que el sistema pueda desempeñar la función de protección prevista.
Con esta intervención, RedesAnticaidas.mx participó en la incorporación de una solución de protección horizontal destinada a contribuir a la gestión de riesgos durante las maniobras estructurales del viaducto.
Ficha técnica del proyecto
Obra: Viaducto del Tren Maya — tramo Tsiimin K’aak
Proveedor: RedesAnticaidas.mx
Sistema instalado: Sistema S de protección mediante redes horizontales
Configuración descrita: Red con cuerda perimetral y cuerdas intermedias
Material de la red: Poliamida de alta tenacidad, según la información proporcionada
Cuerda perimetral: 12 mm
Método de elevación: Cuerdas guía, poleas y equipo manual
Actividades documentadas: Anclaje superior, despliegue, elevación, tensado, conexión de paneles y revisión visual
Referencia normativa mencionada en la fuente: EN 1263-1
Estado documentado: Se describen la instalación y las verificaciones visuales; no se adjuntan resultados instrumentados ni documentación de certificación final.
